二极管限幅电路详解

二极管最基本的工作状态是导通和截止两种，利用这一特性可以构成限幅电路。
所谓限幅电路就是限制电路中某一点的信号幅度大小，让信号幅度大到一定程度时，不让信号的幅度再增大，当信号的幅度没有达到限制的幅度时，限幅电路不工作。利用二极管来完成这一功能的电路称为二极管限幅电路。

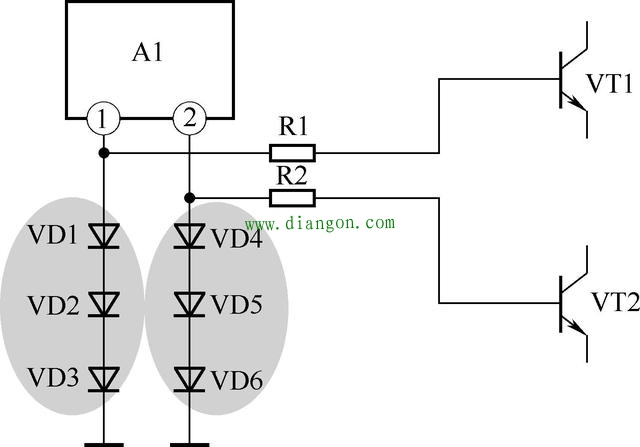

图1 所示是二极管限幅电路。在电路中，A1 是集成电路（一种常用元器件），VT1和VT2 是三极管（一种常用元器件），R1 和R2 是电阻器，VD1 ～VD6 是二极管。

图1　二极管限幅电路

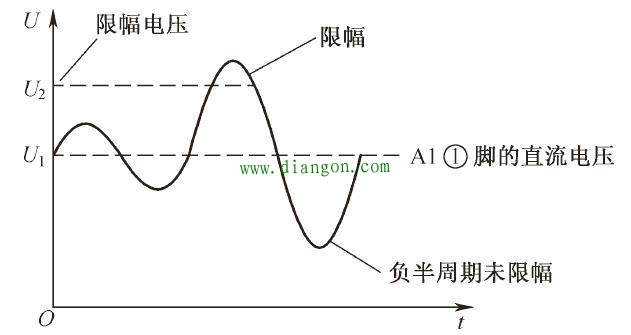

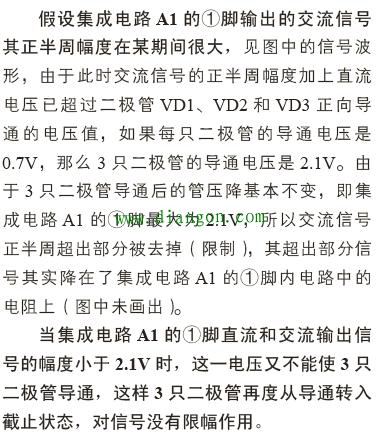

图2　集成电路A1 的①脚上信号波形图
