点动控制电气原理图和实物接线图的详细解说

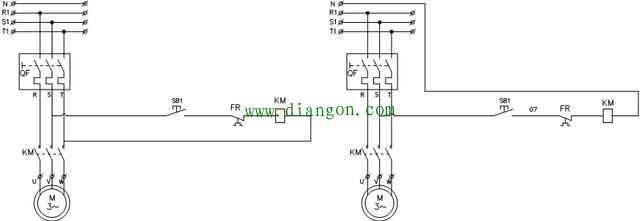

对电气原理图的详解：N零线，R1、S1、T1为三相进线电源，QF为空气开关，SB1为自复位按钮，FR为热继电器的常闭点（此处为DZ108-20空开的常开触点），KM为接触器，3M~为三相异步电动机。
备注：电气原理图左面接触器线圈电压为AC380V，右图线圈电压为AC220V.

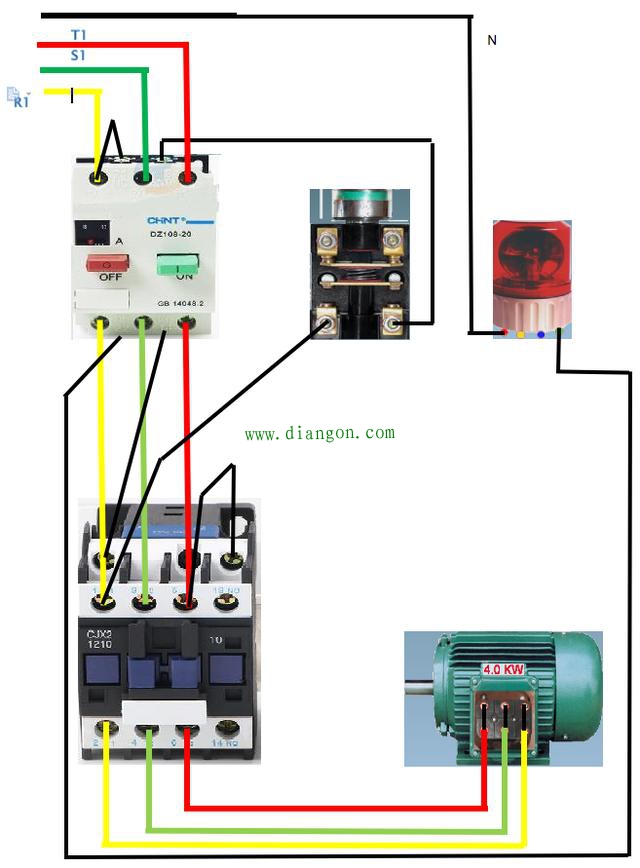

2、点动控制的实物连线图：

下面对点动控制的实物连线图进行详解：
首先将DZ108-20空开的绿色按钮按下，此时按下自复位按钮SB1，控制回路电流导通，接触器吸合，从而三相异步电动机运转。当松开自复位按钮SB1时，控制回路电流断开，接触器随即断开，三相异步电动机停止运转。如果三相异步电动机超负荷运转导致电流过载，空开就会自动断开，此时，红色按钮进去，绿色按钮弹出来，控制回路断开，同时三相电随即断开，电动机停止运转，起到过载保护功能，此时，空开常闭点闭合，跳闸报警指示灯报警，通知用户此回路出线问题。
备注：此实物连接图中选用的空开为DZ108-20型，接触器为CJX2-1210，线圈电压为AC380V，选接触器时线圈电压千万不要选错，切记切记，报警灯线圈电压为AC220V.
