单向可控硅和双向可控硅的分辨及性能判断方法

可控硅包括单向可控硅和双向可控硅两种，都有三个脚。单向可控硅的三个引脚分别是G（控制极）、K（阴极）、阳极（A）。双向可控硅的三个引脚分别是G（控制极）、T1（输入端）、T2（输出端）。双向可控硅其实就是由两只单项可控硅反向并联构成的。

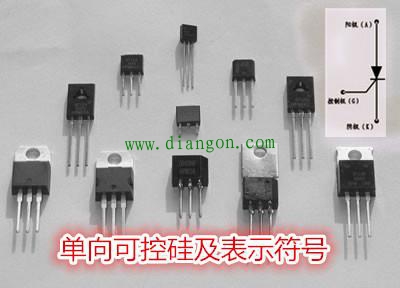

单向可控硅图
1、分辨单、双向可控硅的方法，用万用表的R X 1档分别对可控硅三个引脚进行两两正反测量，这样测完一个可控硅需要测6次，6 次中测量中只有一次测量值为几十至几百欧，就可判定这个可控硅是单向可控硅。且红笔所接的脚是K极，黑笔接的脚是G极，剩下一个脚就是A极了。如果测量的结果中，有两个脚的正、反向值都是几十至几百欧，那么这个可控硅就是双向可控硅。而且有一次测量的阻值比另一次测量的阻值稍大些，需要认真对比，阻值稍大的一次红笔接的为G极，黑笔所接为T1极，余下是T2极。

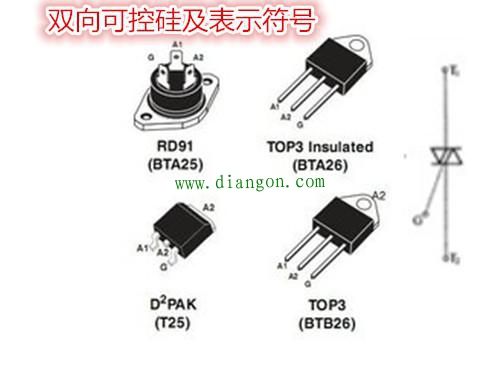

双向可控硅图
2、可控硅好坏的判断：就拿常见的额定6A以下的可控硅来说明：（1）单向可控硅，将万用表打到R X 1档红笔接K极，黑笔同时接通G、A极，并保持黑笔不离开A极情况下断开G极，指针应指示几十欧至一百欧，说明可控硅能被正常触发导通。然后瞬时断开A极再接通，指针应退回∞位置，则表明可控硅良好； （2） 双向可控硅，红笔接T1极，黑笔同时接G、T2极，在保证黑笔不脱离T2极的前提下断开G极，指针应指示为几十至一百欧左右。然后将两笔对调，重复上述步骤测一次，指针指示还要比上一次稍大十几至几十欧，则表明可控硅正常。
