三相交流发电机的三大供电方式 你都知道吗？

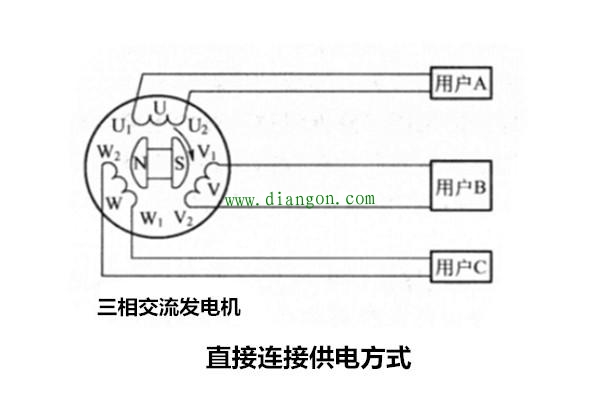

直接连接供电的方式是将发电机三组线圈输出的每相交流电压分别用两根导线向我们的用户供电。这种供电方式共需要用到六根供电导线，假如供电的距离比较长的话，则不易用这种方式，因为这样供电成本非常高。

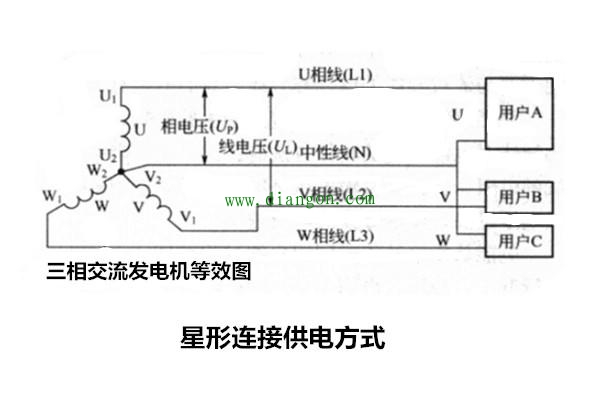

2、星形连接供电方式（如下图）

星形连接供电就是将发电机的三组线圈末端全部连接在一起，并接出一根线，我们把它叫作中性线（N），三组线圈的首端各引出一根线，我们把它叫作相线。这三根相线分别是（U相线、V相线和W相线）。三根相线分别连接到单独的用户，而中性线则在用户端一分为三，可以同时连接三个用户。这样，发电机三组线圈上的电压就分别提供给各自的用户。在这种供电方式中，发电机三组线圈连接成星形，并且采用四根线来传送三相电压，所以我们把它叫作三相四线制星形连接供电方式。

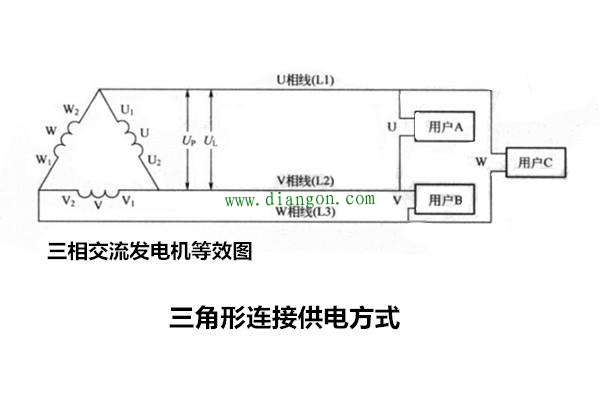

3、三角形连接供电方式（如下图）

三角形连接供电是将发电机的三组线圈首末端依次连接在一起，连接方式呈三角形，在三个连接点各接出一根线（U相线、V相线、W相线），将这三根线按上图所示的方式与我们的用户连接，三组线圈上的电压就分别提供给各自的用户。在这种供电方式中，发电机三组线圈连接成三角形，并且采用三根线传送三相电压，所以我们把它叫作三相三线制三角形连接供电方式。
