电阻的测量方法图解

电阻的测量是电工测量中一项十分重要的测量，许多地方都需要用到它。如判断电路的通断、精确测量被测电阻的阻值、了解绝缘电阻的数值是否满足要求，掌握接地电阻的阻值等。正确而便捷的选择合适的测量仪表及设备是电力工作人员必须掌握的。
一、认识电阻的分类
工程中测量的电阻值一般在1×10－6Ω）～1×1012Ω的范围内。
为了选用合适的测量电阻的方法，以达到减小测量误差的目的，通常将电阻按阻值的大小分为三类：
１Ω以下为小电阻；１Ω～100kΩ为中电阻；100kΩ以上为大电阻。
二、常用电阻测量方法
1）直接法：采用直读式仪表如万用表的欧姆档测量电阻的方法称为直接法。
2）比较法：采用比较仪表如直流电桥测量电阻的方法称为比较法。
3）间接法：先测量与电阻有关的量，然后通过相关公式计算出被测电阻的方法称为间接法。gdzrlj.com常见的例如，伏安法测量电阻。
三、常用电阻测量仪表

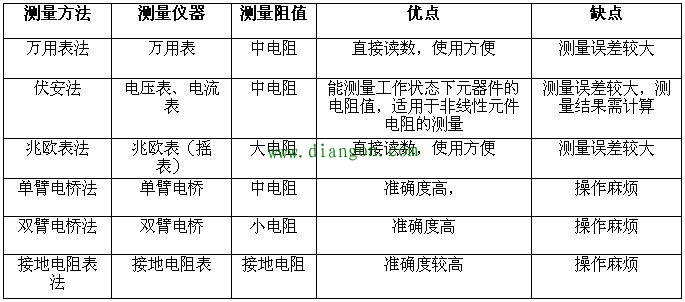

按所使用的仪表分类分为：万用表法、伏安法、兆欧表法、单臂电桥法、双臂电桥法、接地电阻表法等。
