交流接触器常开NO常闭NC判断方法图解

交流接触器分为两部分：线圈和衔铁，它主要有三组主触点，另外搭配一组或者两组多组辅助触点，辅助触点又分为常开和常闭。当线圈通电的时候，线圈产生磁场，通过铁芯把衔铁吸下来。而衔铁又带动所有的触点动作，主触点闭合，常开触点闭合，常闭触点断开。主触点允许通过的电流较大，一般用来控制主线路的通断。辅助触点一般用于小电流的控制电路。

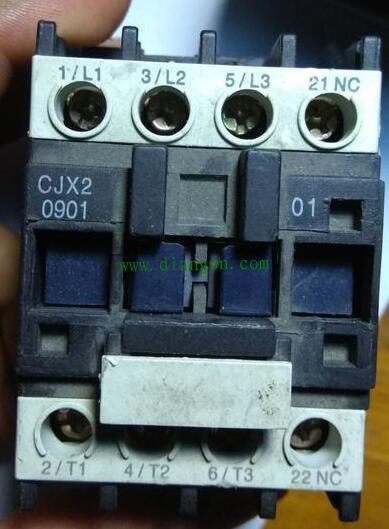

带一组常闭辅助触点的接触器
CJX20901的含义：C表示接触器，J表示交流，X表示小型，2表示设计序号，09表示额定工作电流是9A，01表示有0组常开辅助触点1组常闭辅助触点。

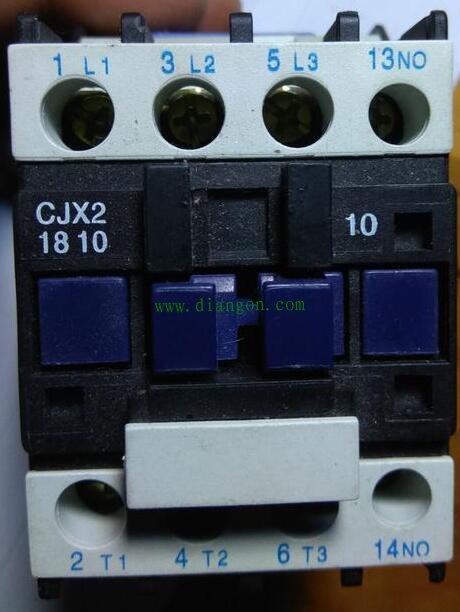

带一组常开辅助触点的接触器
通过上面型号的解释，我们再看一下这个接触器，最后数字10的含义：1组常开辅助触点，0组常闭辅助触点。

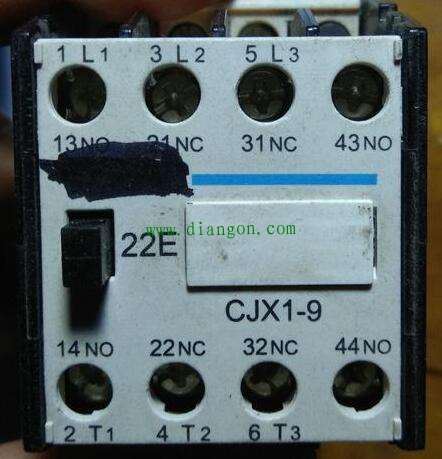

带有四组辅助触点的接触器
22E：表示有4组辅助触点，2组常开2组常闭。
13，14为常开，43，44为常开，21，22为常闭，31，32为常闭。常开常闭的编号是有规律的，个位数字是1，2的一般为常闭，个位数字是3，4的一般为常开。有的接触器的辅助触点是没有常开常闭标注的，只有数字，所以我们一定要注意。

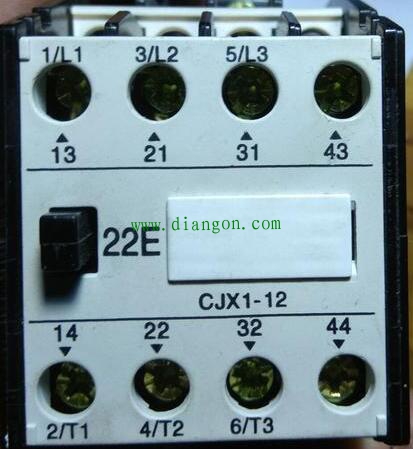

带有四组辅助触点的接触器
看一下这个接触器的辅助触点是没有标注的，如果我们学会了前一个接触器常开常闭编号的规律，就能一眼看出来。

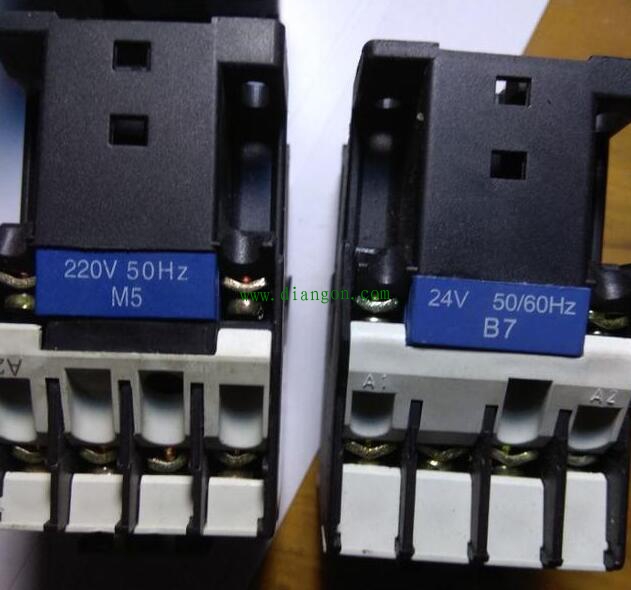

线圈电压不同
选购接触器的时候还要注意线圈的工作电压，同样大小的两个接触器，线圈电压有可能不同哦。
万用表测量接触器的好坏，首先要测量接触器的线圈，接触器的线圈的电阻大多都是几百欧姆。接触器的功率越大，吸合力越大，电流也就越大，对应的线圈电阻也就越小。如果万用表测的线圈的电阻是无穷大，那么线圈肯定开路了，如果测的线圈的电阻是0，那内部肯定短路了。

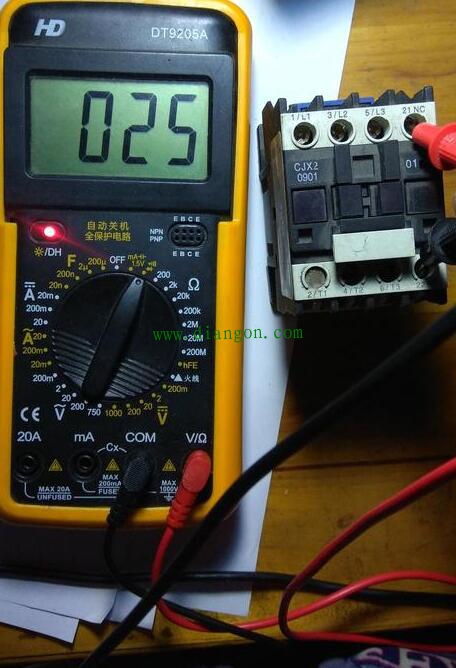

万用表测试常闭点
万用表蜂鸣档测试接触器的常闭点，在没有通电的情况下，接触器的NC常闭点是闭合的，测试时有蜂鸣声。

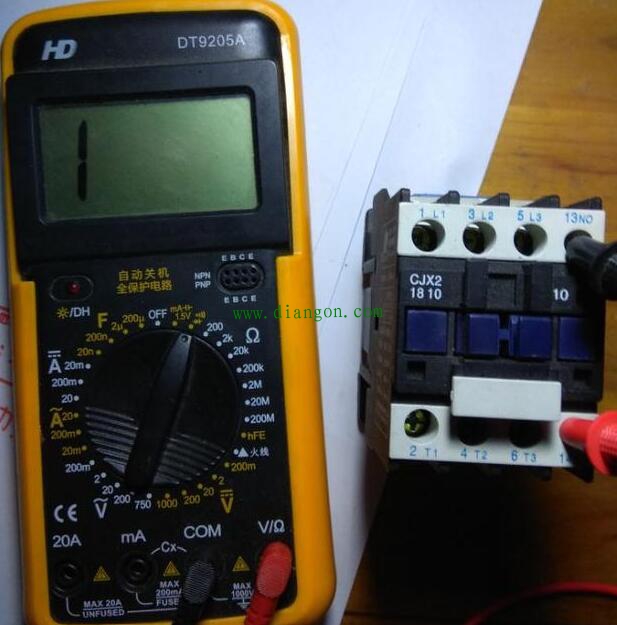

万用表测常开点
万用表测试常开点正常情况下是电阻无穷大，三组主触点都是常开点。通电以后，常开点闭合，常闭点断开。
