如何识读丰田车系电路图

丰田车系电路图中的电气元件通常用文字直接标注。在电路总图中各系统电路按横轴方向逐个布置，并在电路图上方标出各系统电路的区域和代表该电路系统的符号及文字说明。电路图中绘出了搭铁点，并标注代号与文字说明，可以从电路图了解电路搭铁点。部分电路图中还直接标出电路插接器的端子排列和各端子的使用情况，给识图和电路故障查询提供了方便。

1．丰田车系电路图图形符号

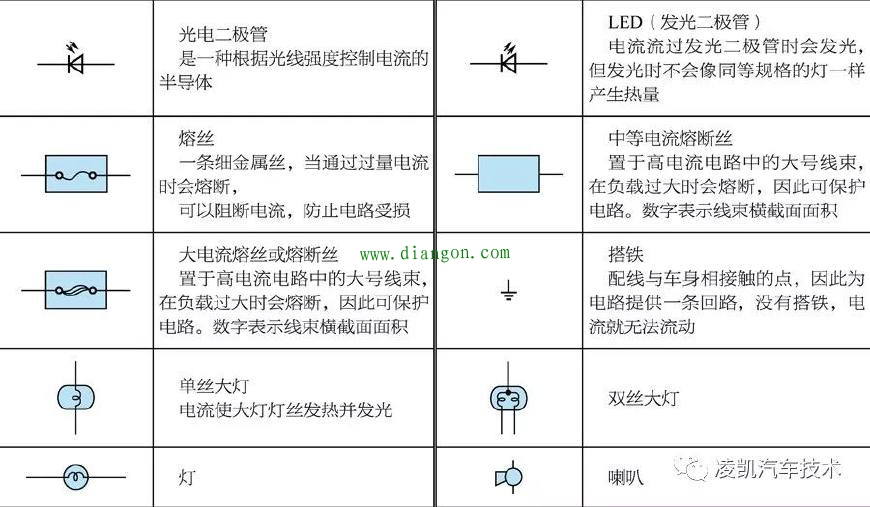

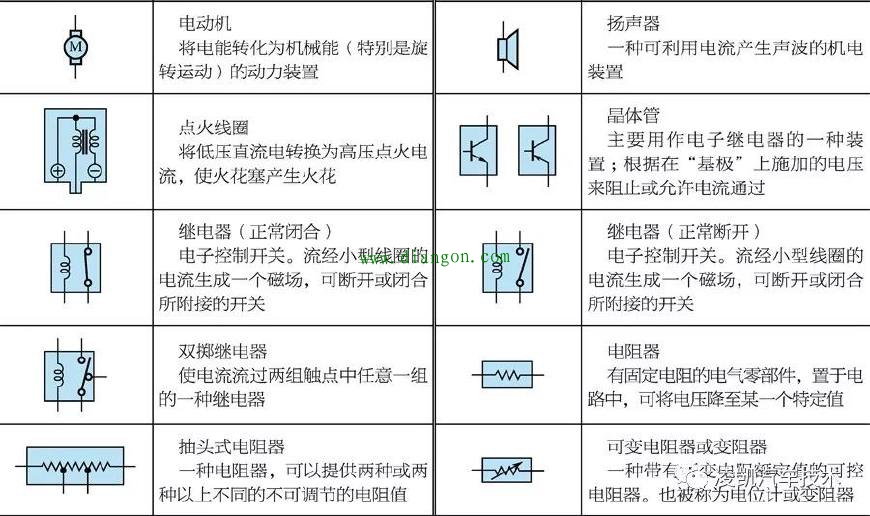

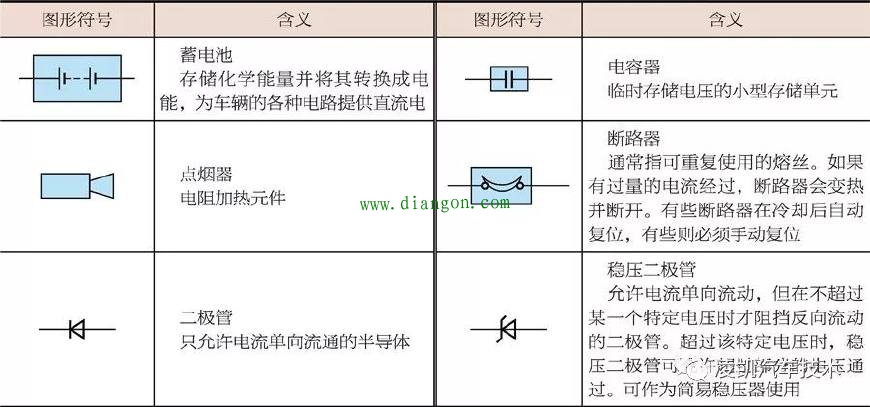

丰田车系电路图图形符号及含义如下表：

2．丰田车系汽车电路图识读释例

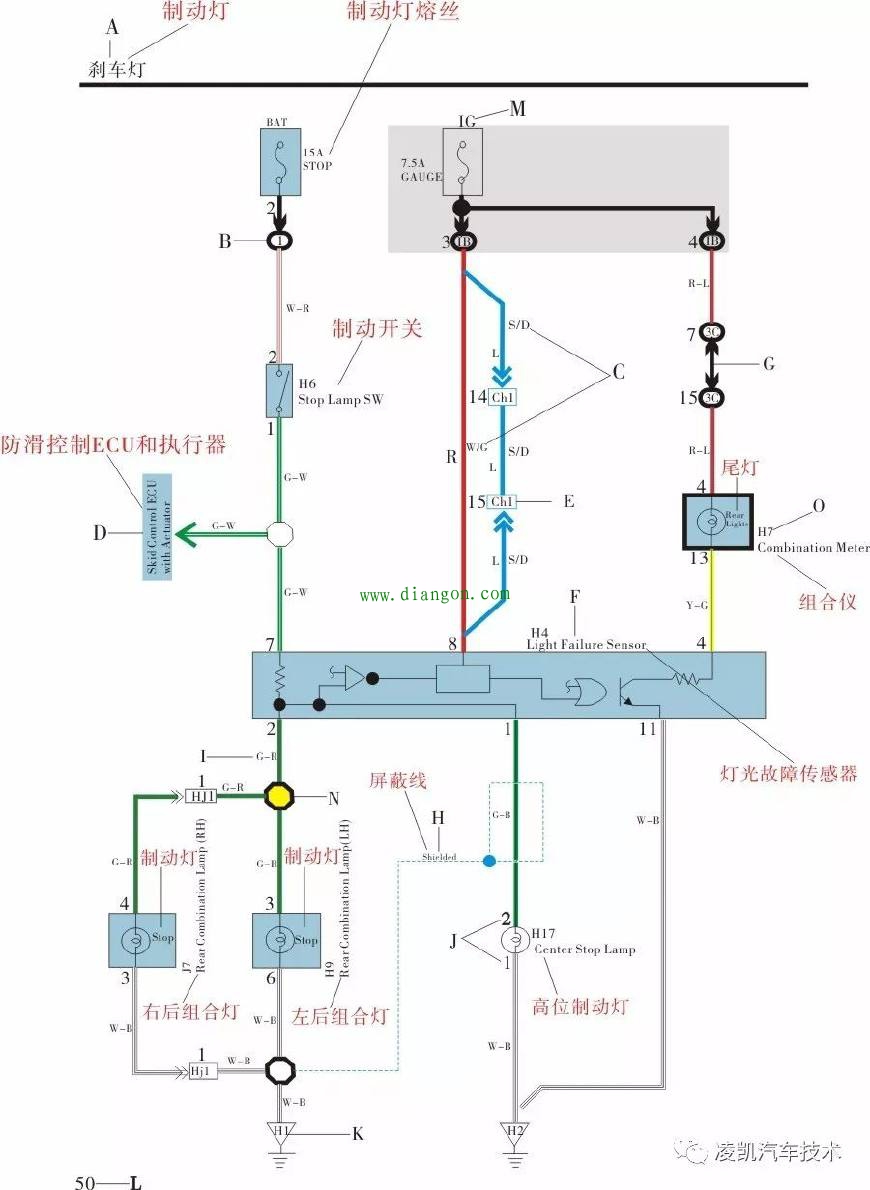

丰田车系汽车电路图识读释例如下电路图所示。

图中标号A～O含义如下：

A：系统标题。

B：表示继电器盒。未用阴影表示，仅表示继电器盒编号以和接线盒加以区分。

示例：表示1 号继电器盒。

C：车型、发动机类型或规格不同时，用（）来表示不同的配线和连接器等。

D：表示相关联的系统。

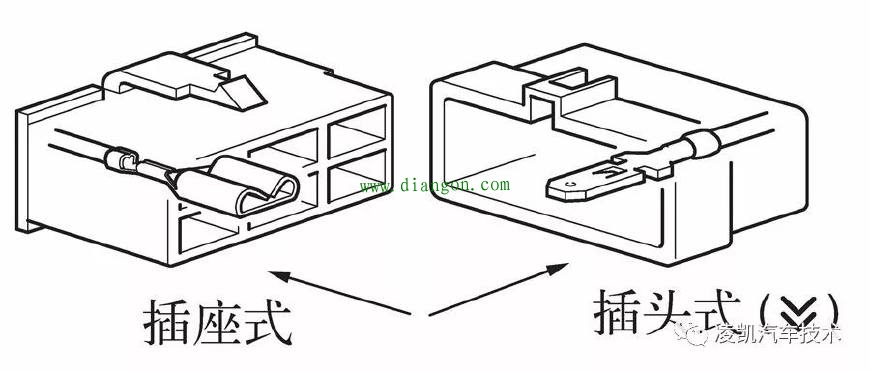

E：表示用来连接线束的插头式连接器和插座式连接器的代码，如下图所示。连接器代码由两个字母和一个数字组成。

连接器代码的第一个字符表示插座式连接器线束上的字母代码，第二个字符表示插头式连接器线束上的字母代码。第三个字符是存在多个相同线束组合时用来区别线束组合的系列号（如CH1和CH2）。符号（）表示插头式端子连接器。连接器代码外侧的数字表示插头式连接器和插座式连接器的针脚编号。

F：代表零件（所有零件均以天蓝色表示）。该代码和零件位置中使用的代码相同。

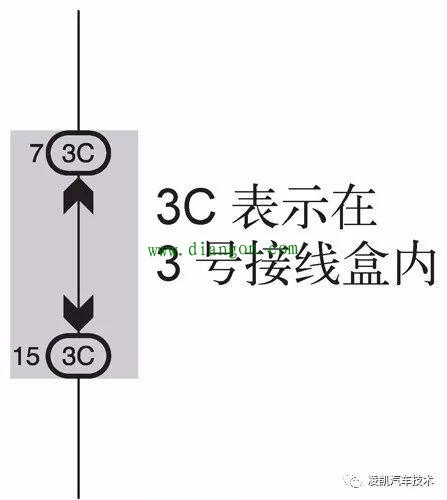

G：接线盒（圆圈中的数字为接线盒编号，连接器代码显示在旁边）。接线盒以阴影表示，用于明确区分于其他零件，如下图所示。

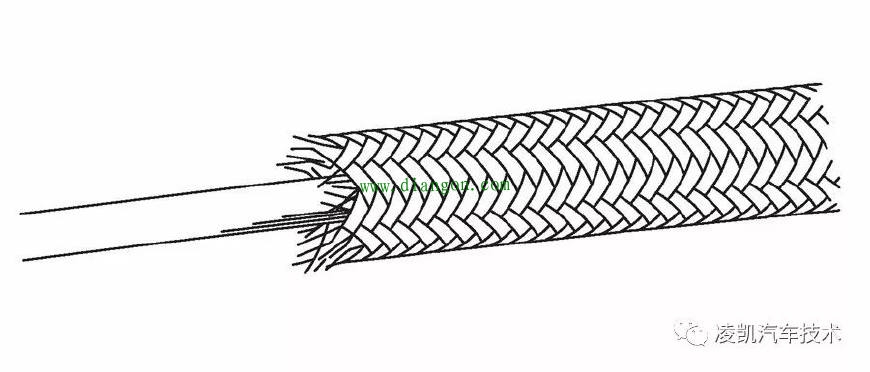

H：表示屏蔽电缆，如下图所示。

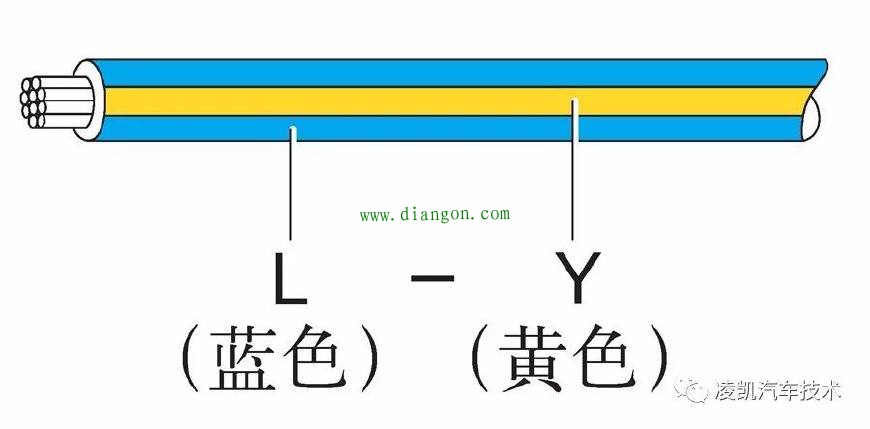

I ：表示配线颜色。配线颜色以字母代码表示。

第一个字母表示基本配线颜色，第二个字母表示条纹颜色，如下图所示。

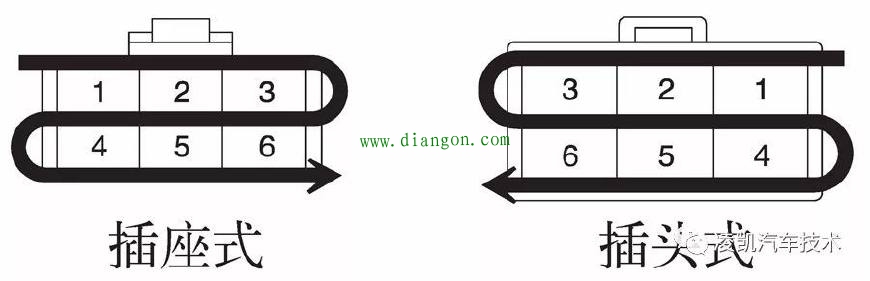

J：表示连接器的针脚编号。插座式连接器和插头式连接器的编号系统各不相同，如下图所示。

K：表示搭铁点。该代码由两个字符组成：一个字母和一个数字。

第一个字符表示线束的字母代码。第二个字符是当同一线束存在多个搭铁点时用来区别各搭铁点的系列号。

L：页码。

M：向熔丝供电时，用来表示点火钥匙的位置。

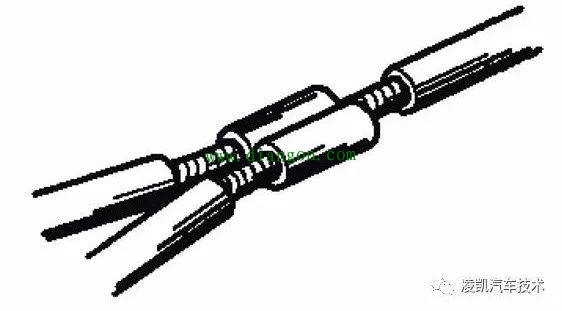

N：表示配线接合点，如下图所示。

O：线束代码。

各线束以代码表示。线束代码用于表示零件代码、线束间连接器代码和搭铁点代码。例如，H7（组合仪表）、CH1（插头式线束间连接器）和H2（搭铁点）表示它们是同一线束“H”的零件。

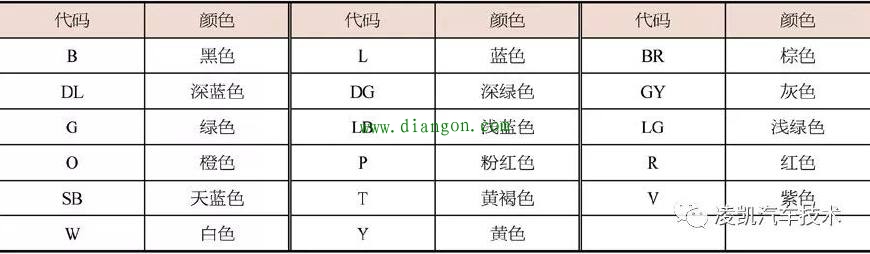

丰田车系导线颜色代码对照表：
