混合式步进电机和反应式步进电机的区别

　　步进电机作为执行元件，是机电一体化的关键产品之一，广泛应用在各种自动化设备中。步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度（即步进角）。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的。

　　那么什么是混合式步进电机，混合式步进电机和反应式步进电机有什么区别吗？接下来跟随小编详细的来了解一下混合式步进电机。

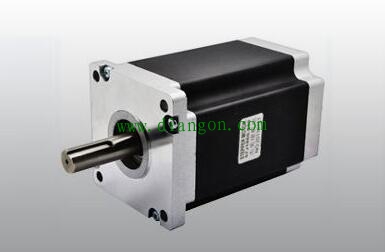

　　混合式步进电机是综合了永磁式和反应式的优点而设计的步进电机。它又分为两相、三相和五相，两相步进角一般为1.8度 ，三相步进角 一 般为 1.2度 ，而五相步进角 一 般为0.72度。

　　混合式步进电机的转子本身具有磁性，因此在同样的定子电流下产生的转矩要大于反应式步进电机，且其步距角通常也较小，因此，经济型数控机床一般需用混合式步进电机驱动。但混合转子的结构较复杂、转子惯量大，其快速性要低于反应式步进电机。

　　1、输出转矩大，高转速。

　　2、电机发热小，噪音低，效率高。

　　3、高速停止平稳快速，无零速振荡运行平稳，振动噪声小。

　　4、响应速度快，适合频繁启停的场合。

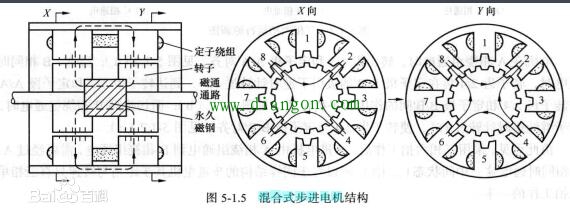

　　混合式步进电机的结构与反应式步进电机不同，反应式步进电机的定子与转子均为一体结构，而混合式电机的定子与转子都被分为下图所示的两段，极面上同样都分布有小齿。

　　定子的两段齿槽不错位，上面布置有绕组。上所示为两相4对极电机，其中的l、3、5、7为A相绕组磁极，2、4、6、8为B相绕组磁极。每相的相邻磁极绕组绕向相反，以产生上图中x、y向视图中所示的闭合磁路。

　　B相与A相的情况类似。转子的两段齿槽相互错开半个齿距（见图5．1．5），中间用环形永久磁钢连接，两段转子的齿的磁极相反。根据反应式电机同样的原理，电机只要按照A—B—A—B—A或A—B—A—B—A的顺序通电，步进电机就能逆时针或顺时针连续旋转。
