说说电动机定时控制中的应用

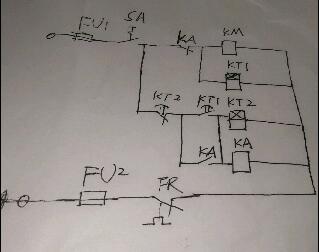

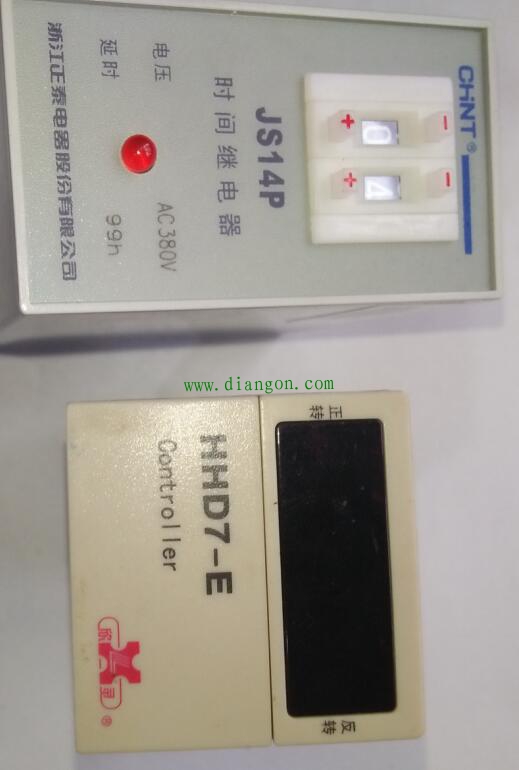

数年前，厂里进行了节能改造，原生产过程中的蒸汽冷凝水(含少量蒸汽)进入各车间热回水罐，直接用管道泵送回锅炉热水池重新利用，因为这部分水，温度90度左右，节能效果显著。为了避免热水泵电机长时间空转和防止热水溢出，加装了电极式液位继电器。由于水温过高，电极引线时常老化损坏，又改为浮子加行程开关，接近开关组合也不耐用，后来，我设计了一个自动定时控制电路，材料大致如下:两个通电延时型时间继电器，一个小型中间继电器，一块接触器，一块热继电器。电气原理图如下:

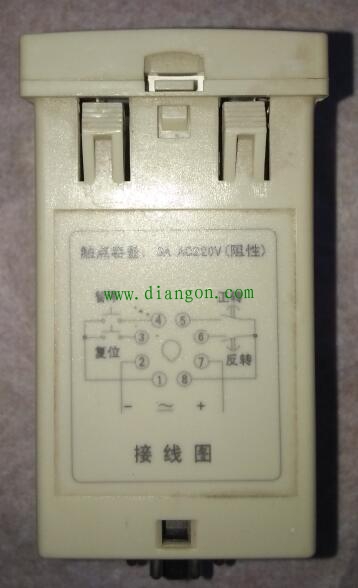

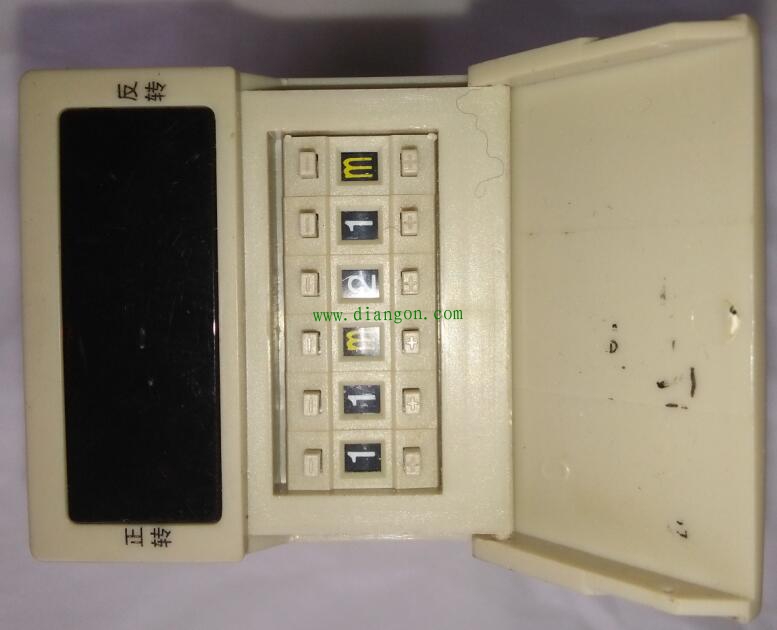

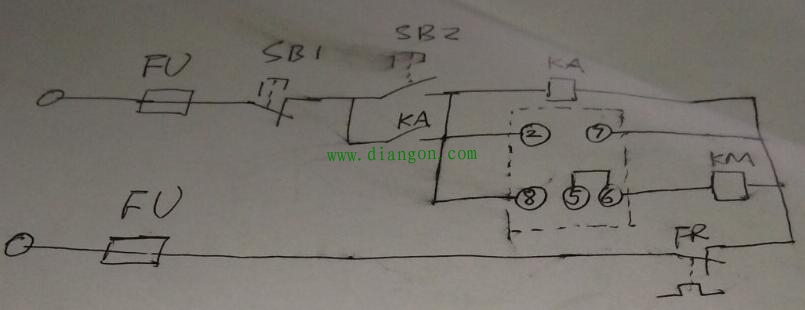

图中KT1控制电动机运转时间，KT2控制电动机停止时间(间歇时间)，sA是一个急停按钮开关。此电路应用后，时间根据实际情况设定，一直运行正常。直到了市场上推出正反转控制器，我又把电路作了改动，线路更简单实用。如下图所示

此类控制器更多的用于电机正反转定时控制中，此时拆掉⑤⑥连线即可，以上两个电路都可以自行加上一个自动、手动选择开关使用。此外用市场上推出的DH485s一s时间继电器也可以实现电机单独正转定时控制功能。以上控制电器简便实用，用时需仔佃阅读说明书。相比于用小型plc控制价格便宜太多。
以上就是本人工作中的一点经验总结，请广大同行多多完善，共同讨论学习提高业务技能。
