应聘维修电工 多画两图将会给你的应试成绩加分

参加过招工考试的电工朋友大都知道，应聘维修电工，笔试题几乎少不了要考基本的电工电路。提起电工电路，三相电机的正反转控制电路及三相电机的星三角降压启动电路是无法绕过的，在以前的文章里笔者多次提及，这种典型的电路随着不同的设计理念及不同的控制方法有着不同的画法。
根据走访和交流，我们发现大多数应聘者在画这类电路图时，大多画的是传统的典型画法。
随着技术的进步和先进的电气元器件特别是plc、变频器等的使用，对电机的控制更加简单、安全而高效。如果电气人员掌握了PLC等对电机的控制技术，在电工应聘考试时能够将其控制电路画出来，定会给你的考试加分不少。事实也的确如此。

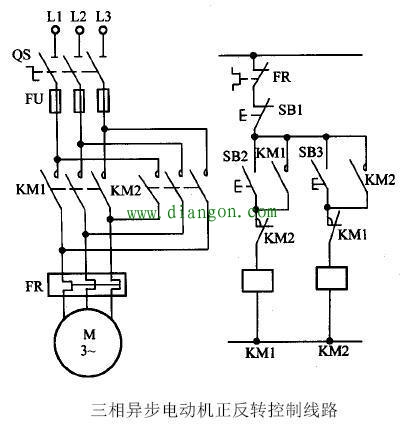

一、传统控制电路（接触器、继电器等控制）

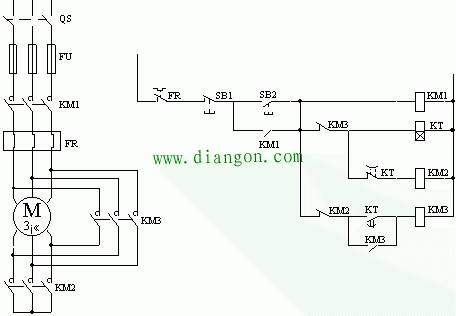

三相异步电动机星三角降压启动电路
二、PLC控制电机运行的电路
1、PLC控制电动机星三角降压启动（FX2N 为例）

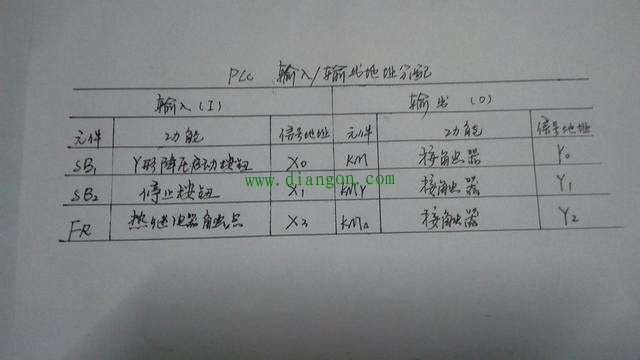

（图一：PLC输入、输出地址分配）

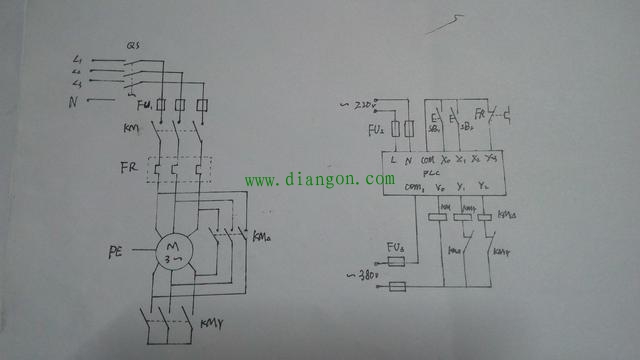

（图二、控制电路）

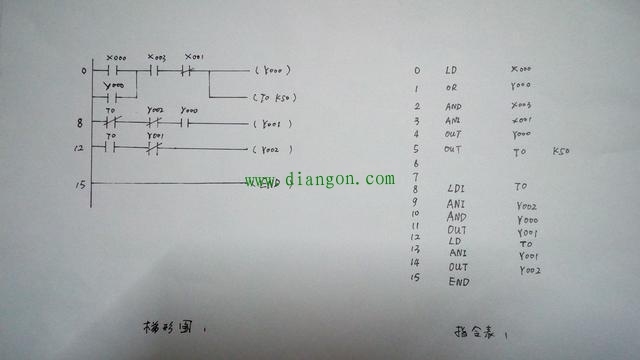

（图三：梯形图、指令表）
2、PLC控制电机正反转

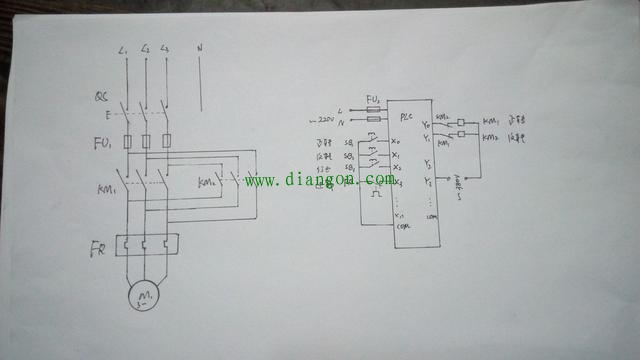

（图一：控制电路）

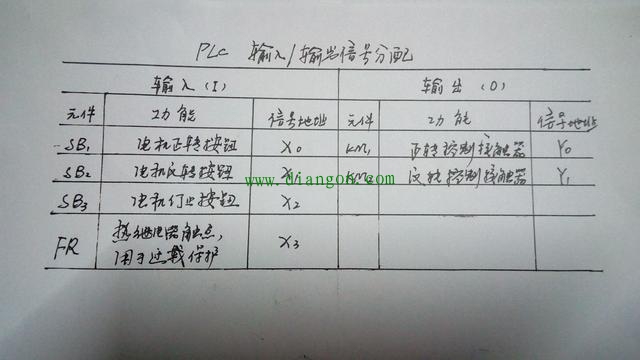

（图二：PLC输入、输出地址分配）

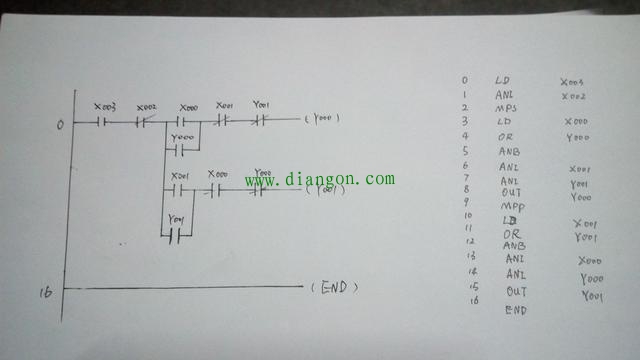

（图三：梯形图、指令表）
以上图例仅供参考。
