三相异步电动机正反转控制电路的原理图和动作原理

特点

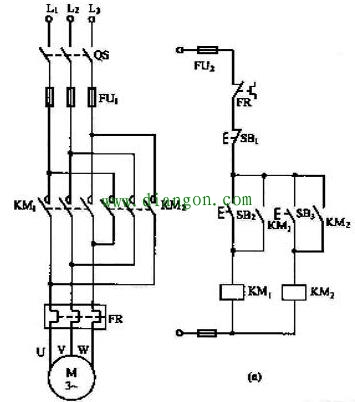

a图：特点：如果同时按下SB2和SB3，KM1和KM2线圈就会同时通电，其主触点闭合造成电源两相短路，因此，这种电路不能采用。

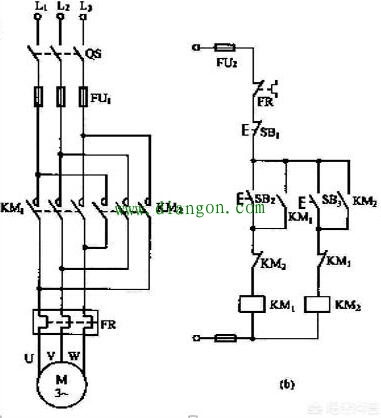

第二种 电气互锁正反装原理图

特点：（b）图将KM1、KM2常闭辅触点串接在对方线圈电路中，形成相互制约的控制，称为互锁或联锁控制。这种利用接触器（或继电器）常闭触点的互锁又称为电气互锁。gdzrlj.com该电路欲使电动机由正转到反转，或由反转到正转必须先按下停止按钮，而后再反向起动。
（b）的线路只能实现“正-停-反”或者“反-停-正”控制，这对需要频繁改变电动机运转方向的机械设备来说，是很不方便的。

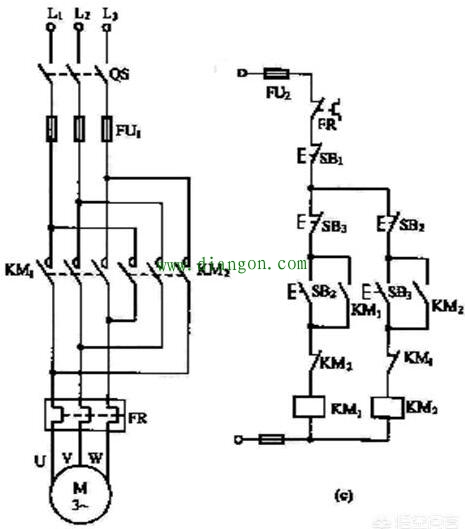

第三种 双重互锁正反转电气原理图

特点：在图（b）电路基础上将正转起动按钮SB2与反转起动按钮SB3的常闭触点串接在对方常开触点电路中，利用按钮的常开、常闭触点的机械连接，在电路中互相制约的接法，称为机械互锁。这种具有电气、机械双重互锁的控制电路是常用的、可靠的电动机正反转控制电路，它既可实现“正-停-反-停”控制，又可实现“正-反-停”控制。
