20个基本电路图讲解

对模拟电路的掌握分为三个层次：
初级层次
熟练记住这二十个电路，清楚这二十个电路的作用。只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。
中级层次
能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法;定性分析电路信号的流向，相位变化;定性分析信号波形的变化过程;定性了解电路输入输出阻抗的大小，信号与阻抗的关系。有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。
高级层次
能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。达到高级层次后，只要您愿意，受人尊敬的高薪职业--电子产品和工业控制设备的开发设计工程师将是您的首选职业。

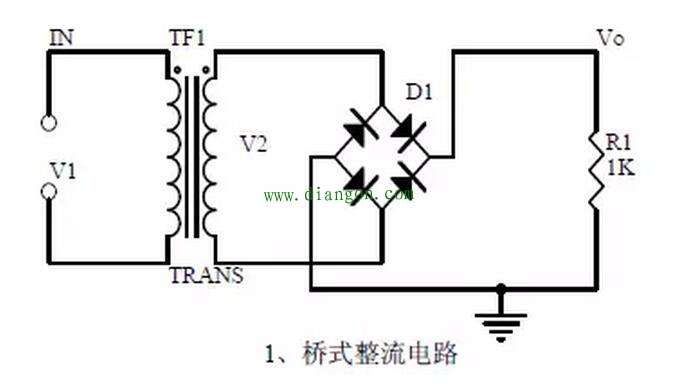

一、 桥式整流电路

1、二极管的单向导电性：
伏安特性曲线：
理想开关模型和恒压降模型：
2、桥式整流电流流向过程：
输入输出波形：
3、计算：Vo, Io,二极管反向电压。

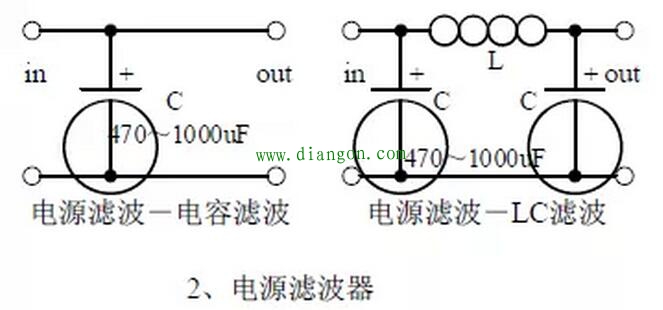

二、 电源滤波器

1、电源滤波的过程分析：
波形形成过程：
2、计算：滤波电容的容量和耐压值选择。

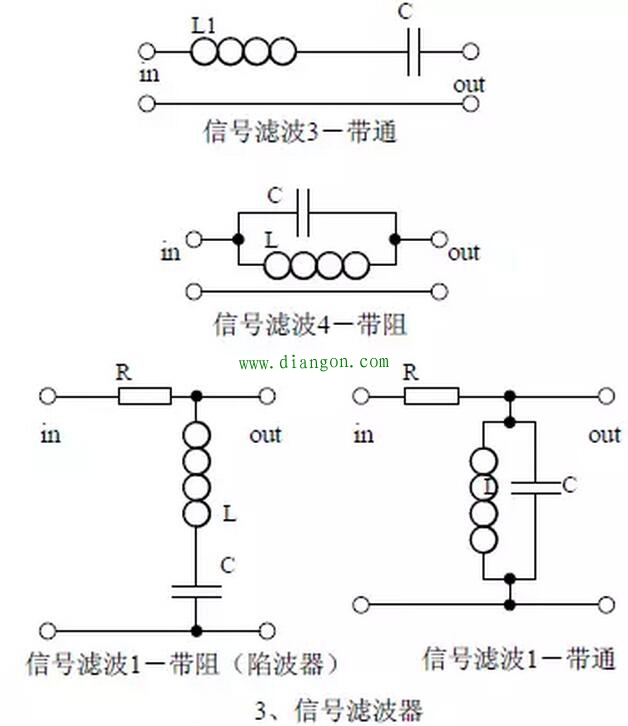

三、 信号滤波器
1、信号滤波器的作用：
与电源滤波器的区别和相同点：
2、LC 串联和并联电路的阻抗计算，幅频关系和相频关系曲线。
3、画出通频带曲线。
计算谐振频率。

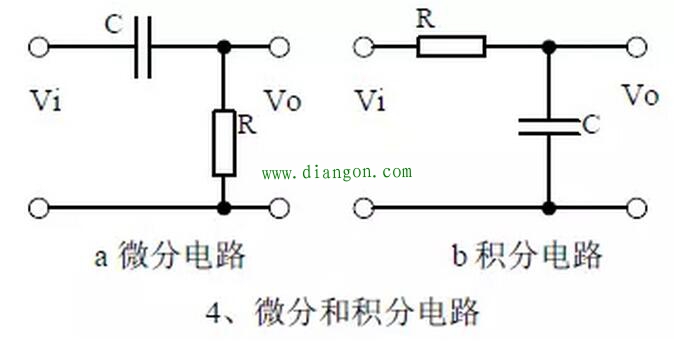

四、 微分和积分电路

1、电路的作用，与滤波器的区别和相同点。
2、微分和积分电路电压变化过程分析，画出电压变化波形图。
3、计算：时间常数，电压变化方程，电阻和电容参数的选择。
五、 共射极放大电路
1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。
