接地摇表正确使用方法图解

我们知道接地的目的是为了保证人身和电气设备的安全，以及设备的正常运行。如果接地电阻不符合要求，那么就存在一定的安全隐患，可能还会造成严重的事故。因此定期的去测量接地装置的接地电阻就显得十分必要了，接地摇表就是专门用于测量接地装置接地电阻的仪器。
接地摇表如何的使用
1.测量前的准备:使用前将设备与接地线断开。将仪表放平，然后进行机械校零。

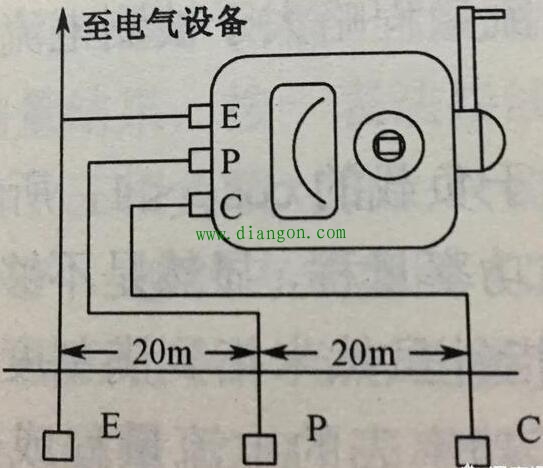

2.接地摇表的接线:首先在距离被测接地极E40米处将电流探针C插入土壤深度约40cm，再将电位探针P插在被测接地极E和电流探针C中间，三者成一直线且彼此相距20米。最后用导线将E与仪表E端钮相接，电位探针P与仪表的P端相接，电流探针C与仪表C端相连接。如下图:

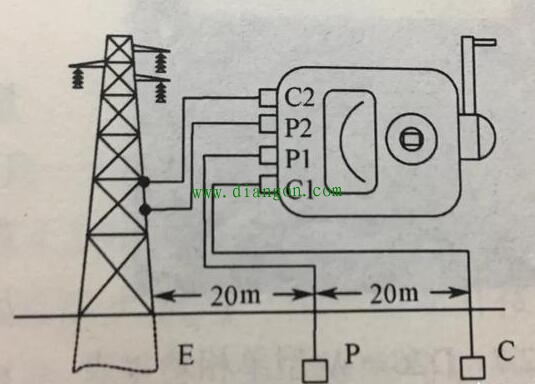

如果是四端钮的接地摇表:

3.接地摇表的读数:将倍率开关置最大倍数上，缓慢的摇动发动机手柄，同时转动“测量标度盘”，使检流计指针处于中心线位置上。当检流计接近平衡使，加快摇动手柄，使发动机转速升到120r/min，同事调节“测量标度盘”，使检流计指针在中心线位置，此时可读取数值。读数就是选择的倍率×测量的标度盘读数。
