怎么样看懂电工电路图？看懂电气电路图你需要知道的5点电路常识，纯经验！

在电工的维修作业中，电路图无论什么时候都起到至关重要的作用，可以毫不夸张地说电路原理图是电工原理的基础，一句话说的好：会看电路图的电工不一定是个好电工，但是不会看电路图的电工一定不是一个合格的电工！电路图是电工的基础入门知识，相信每一个电工师傅都接触过电路图，电路图是电工的必修课程，如果不懂看电路图，那么真感觉是个“假电工”。
不管是宏观的电力拖动线路，电子电路，电路板，plc，仪表组态等等，电路图都是基础，这些都是在电路图的基础上发展而来的，电路是必修课程，那么怎么样看懂电路图呢？
一、理论知识积累。
万丈高楼平地起，电工看电路图是需要一定的知识积累的，例如:单相电和交流电，电路的基本原理，电流的方向，电压的计算，额定功率的定义等等，这些基础的电工理论知识都需要积累，因为这是基础的基础。
二、掌握了一定的理论知识，还必须要弄清楚电路的元器件组成和作用。
一般而言，电路图都是由热继电器，保险，交流接触器，按钮开关，时间继电器，行程开关等等元器件构成，要首先认识这些元器件，明白元器件在电路中的作用。

例如:热继电器在电路中主要起到过载保护作用，熔断器主要起到短路保护作用。交流接触器起到小电流控制大电流，间接控制电路的运行等等。

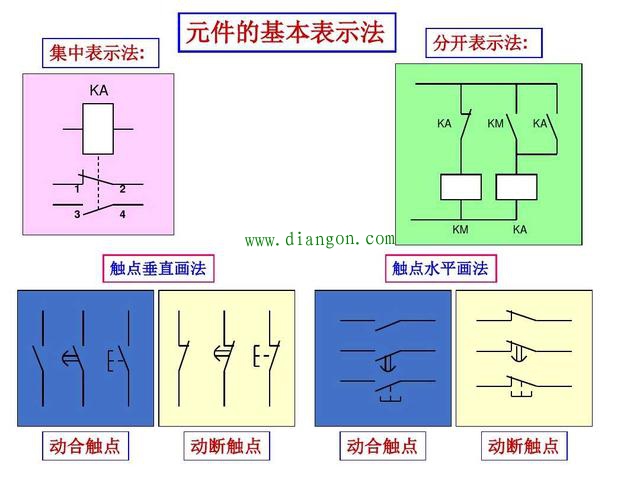

三、熟悉和了解电路中常用的元器件符号。

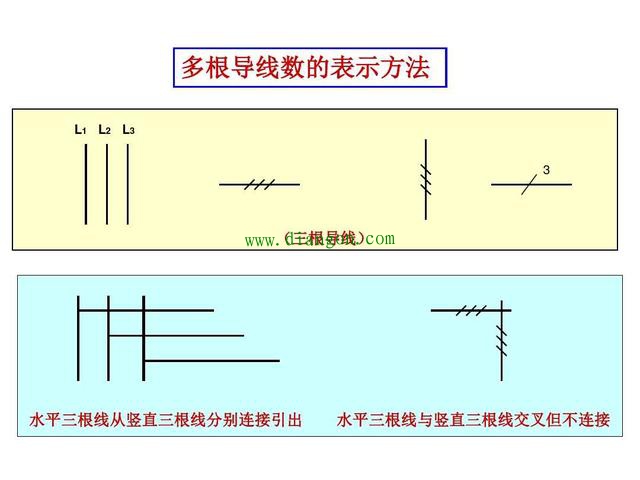

一般而言，电路图都是电气元器件的符号通过导线连接而成的，这是作图看图的国际标准规范。

例如:KM～交流接触器。gdzrlj.com版权所有。SB1，SB2按钮，FR热继电器，KT时间继电器，FU电路熔断器等等，这些常用的基本电路元器件符号要熟悉。
四、掌握电路元器件的基本动作原理和使用技巧。
一般而言，任何的电路元器件都有其结构和动作原理。熟悉和掌握元器件的使用方法是十分必要的！
例:交流接触器动作吸合时，相应的主触点由常开～闭合，辅助触电常开点～闭合，常闭点～断开。
热继电器一般装在主回路中进行设备的过载保护，但是辅助触点需要接到控制回路中来通断电路。
五、电工电路图需要“动态”分析。
在分析电路图时，不能“静止分析”，电路是一个动态的分析过程，要采用动态的思维来分析。

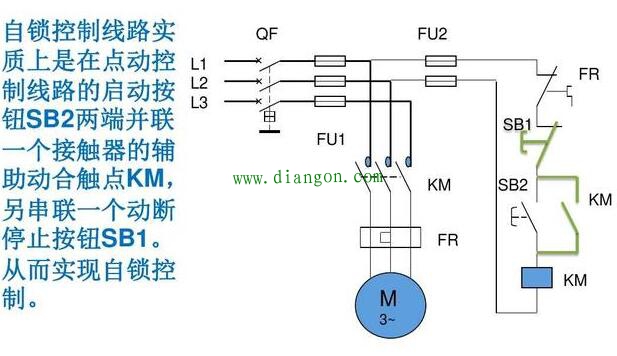

例如:自锁电路动态分析：按下SB2，KM吸合，电动机运转，同时KM常开触电闭合实现自锁，在SB2弹开时，电路依然运转。

电路图是电工技术中基础的基础，熟练并掌握电路图是电工必备的基本功。
