长安汽车电路图识读
时间：2023-03-05作者：佚名
|

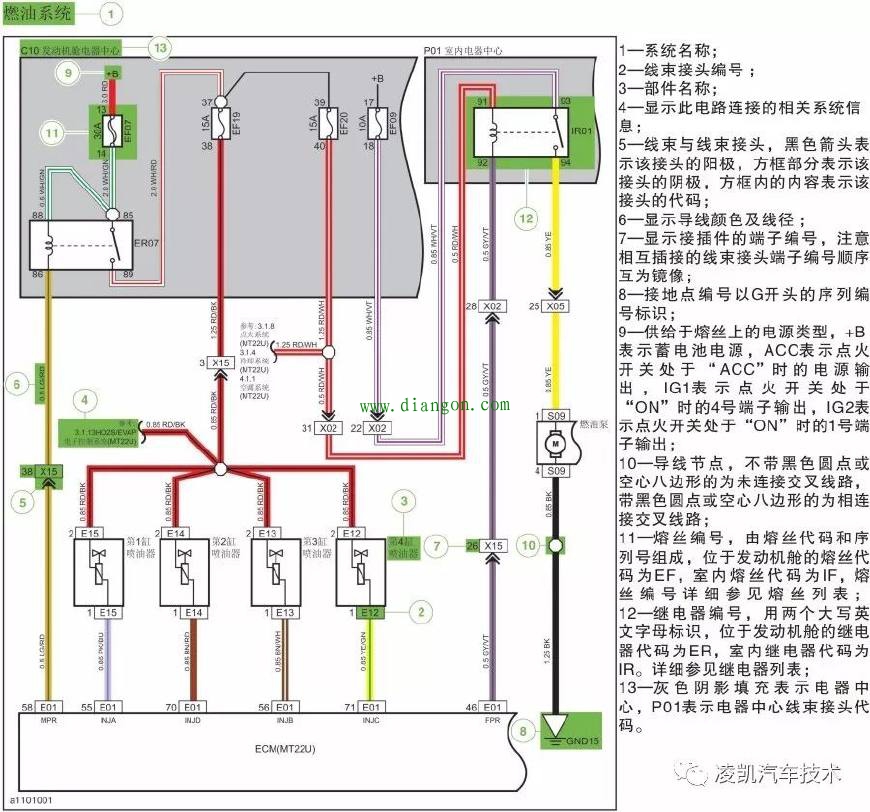

1．长安汽车电路图导线颜色、插头编号 长安汽车电路图中的导线颜色同样分为单色和双色导线。双色导线的第一个字母显示导线底色，第二个字母显示条纹色，中间用“／”分隔。例如，标注为YE／WH的导线即为黄色色底、白色条纹。

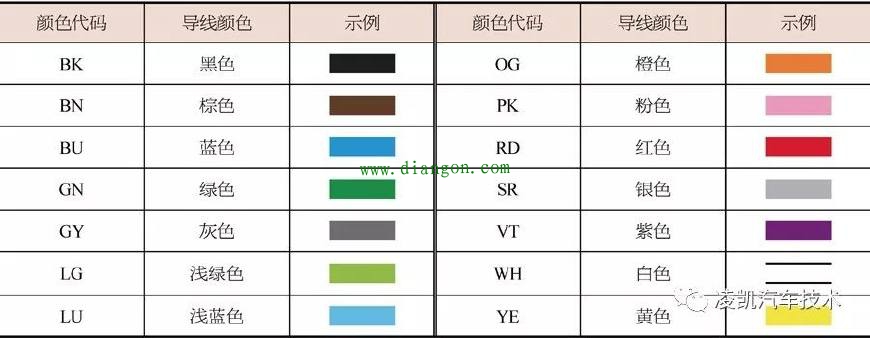

长安汽车电路图导线颜色对照表 电路图中的线束接头编号规则以线束为基础。例如，发动机线束中的ECM线束接头编号为E01，其中E为线束代码，01为接头序列号。

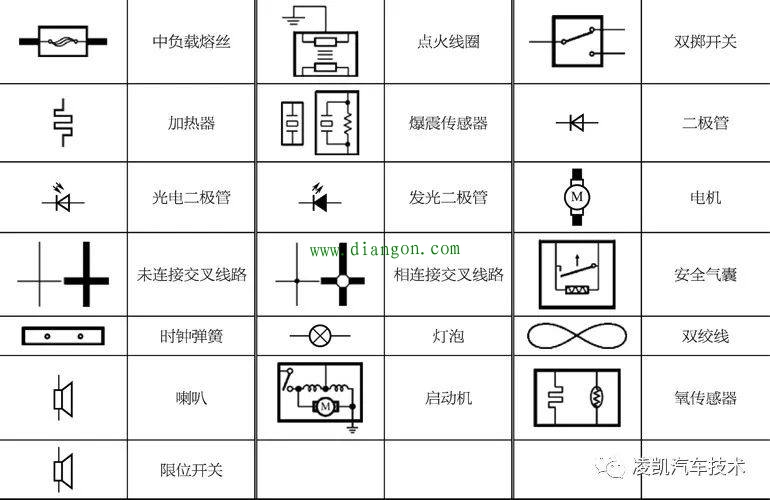

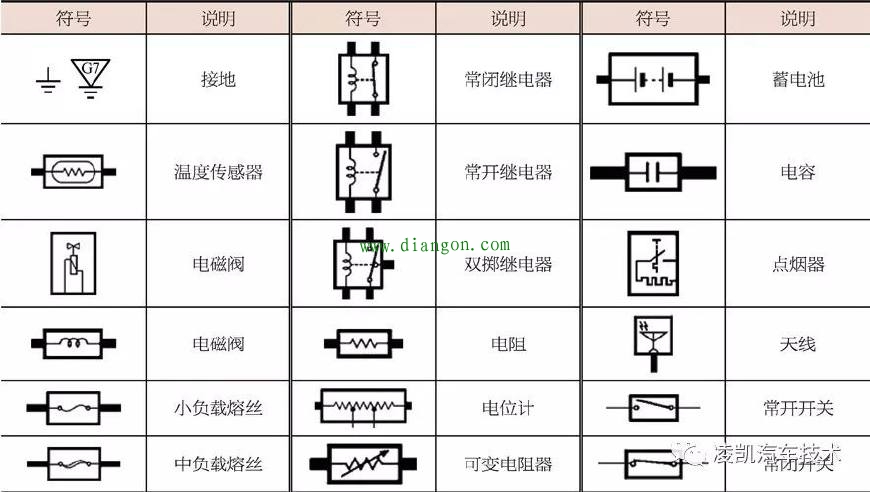

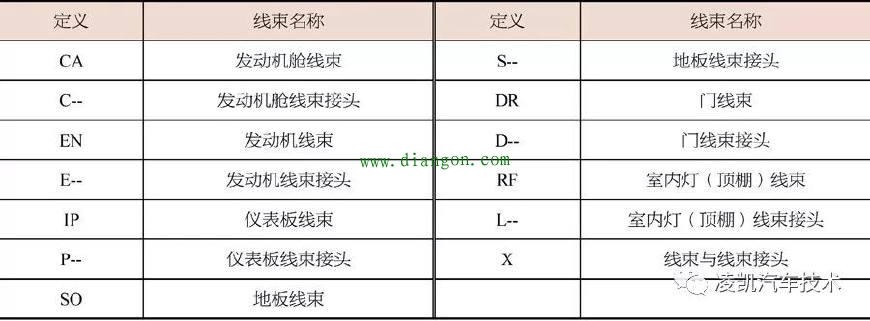

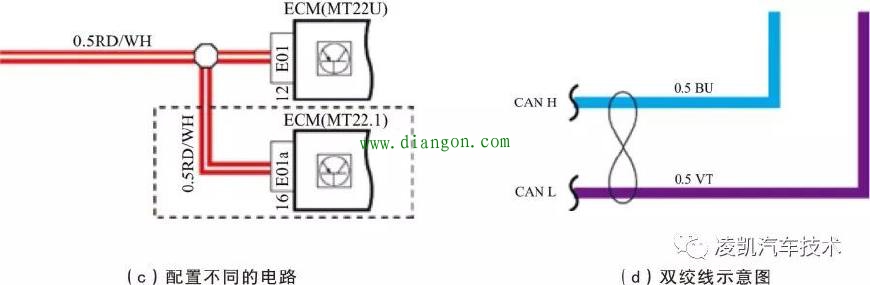

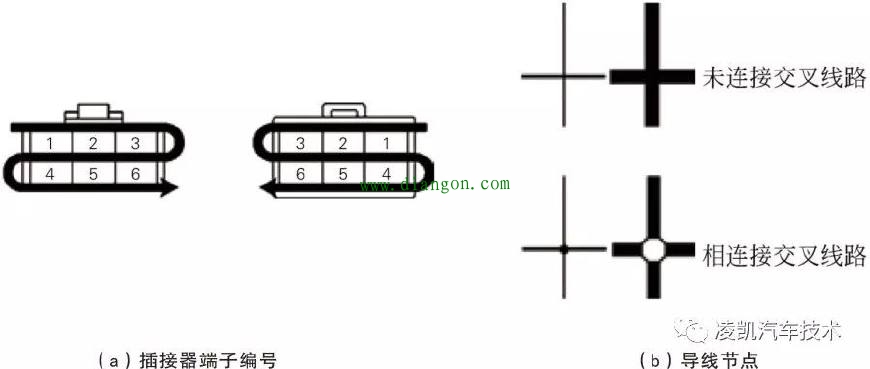

长安汽车电路图线束及代码对照 2．长安汽车电路图图形符号
|
