数字万用表测量直流电压和测量交流电压方法图解

一、测量直流电压
测量直流电压时，红表笔插入“VΩ”插孔，黑表笔插入“COM”插孔。档位选择开关选择“直流V”档，数字万用表构成直流电压表，直接并接于被测电压两端即可测量。
下图所示是测量电池电压。

二、测量交流电压
测量交流电压时，红表笔插入“VΩ”插孔，黑表笔插入“COM”插孔。档位选择开关选择“交流V”档，数字万用表构成交流电压表，直接并接于被测电压两端即可测量。（此时表笔不用分正负）

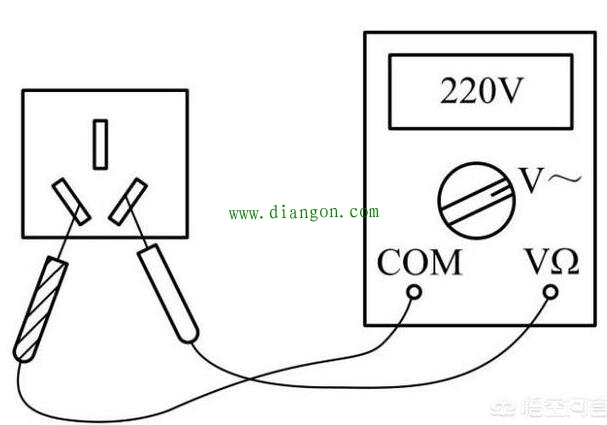

下图所示是测量交流220V市电电压。档位选择开关置于“交流700V”档位，两表笔不分正负。
