触发器的工作原理

触发器是由各种基础门电路单元组成，广泛应用于数字电路和计算机中。它具有两个稳定状态的信息存储器件，是构成多种时序电路的最基本逻辑单元，也是数字逻辑电路中一种重要的单元电路。

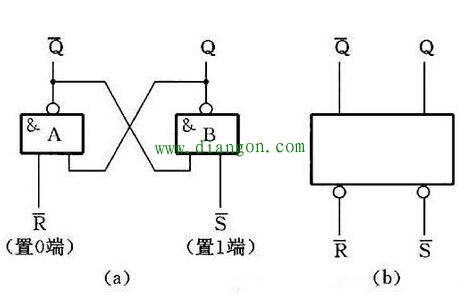

触发器具有两个稳定状态，即0和1，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态。 触发器有集成触发器和门电路组成的触发器二种。触发方式有电平触发和边沿触发二种。 触发器应用很广，可用做数字信号的寄存，移位寄存，分频和波形发生器等例如RS触发器；它是将两个与非门或者或非门的G1 G2的输入、输出端相互交叉连接而成。它用逻辑图和逻辑符号表示，有效高电平、低电平。

触发器按逻辑功能分类它主要有以下四种：
①RS触发器：即在时钟脉冲作用下，根据输入信号R，S取值不同，凡具有置0，置1和保持功能的电路，都称为RS型时钟触发器，简称为RS触发器。
②JK触发器：即在时钟脉冲作用下，根据输入信号J，K取值的不同，凡具有保持，置0，置1，翻转功能的电路，都称为JK型时钟触发器，简称为JK触发器。
③D触发器：即在时钟脉冲作用下，凡具有置0，置1功能的电路，都叫做D型时钟触发器，简称为D触发器。
④T触发器：即在时钟脉冲作用下，根据输入信号T取值的不同，凡具有保持和翻转功能的电路，即当T=0时能保持状态不变，T=1时一定翻转的电路，都称为T型时钟触发器，简称为T触发器。
