学习电工线路的识图是进入电工领域的最基本的环节。识图前，需要首先了解电工线路识图的一些基本要求和原则，在此基础上掌握好识图的基本方法和步骤，可有效提高识图的技能水平和准确性。
学习识图，需要首先掌握一定的方式与方法，学习和参照别人的一些经验，并在此基础上指导我们找到一些规律，是快速掌握识图技能的一条“捷径”。

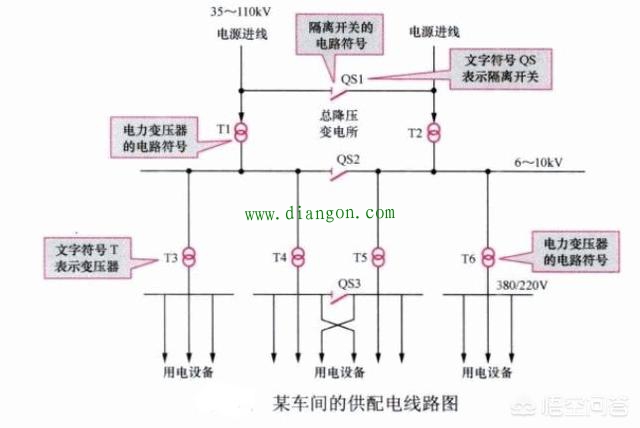

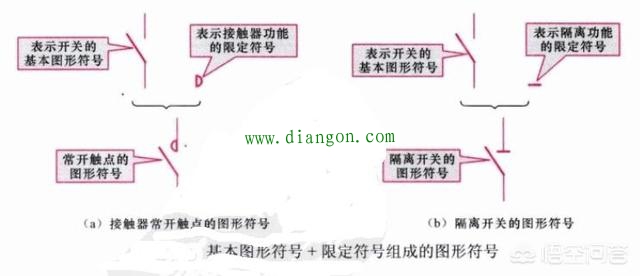

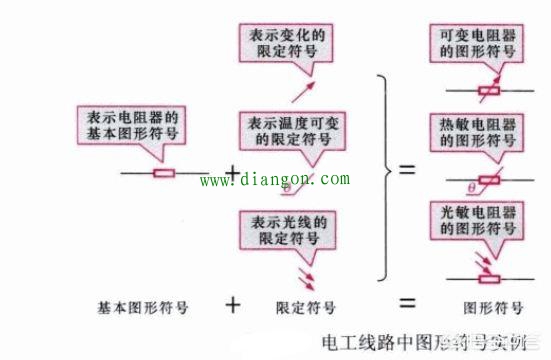

1）结合电气文字符号、图形符号等进行识图
电工线路主要是利用各种电器图形符号来表示其结构和工作原理的。因此，结合点其图形符号进行识图，可快速对线路中包含的物理部件进行了解和确定。
2）结合电工、电子技术的基础知识图。
在电工领域中，比如输变配电、照明、电子线路、仪器仪表和家电产品等，所有线路等方面的知识都是建立在电工、电子技术基础之上的，所以，想要看懂电气线路图，必须具备一定的电工、电子技术方面的基础知识。
3）、注意总结和掌握各种电工线路，并在此基础上灵活扩展
电工线路是电气图中最基本也是最常见的线路，其特点是既可以单独应用，又可以用于其他线路中作为关键点扩展后使用。许多电气图都是有很多的基础线路结合而成的。
4）、结合电气或电子器件的结构和工作原理识图
各种电工线路图都是由各种电器元件或电子元器件和配线等组成的，只有了解了各种元器件的结构、工作原理、性能以及相互之间的控制关系，才能快速读懂线路图。
5）、对照学习识图
可以先参考一些技术资料或书刊、杂志等于所要识读的线路图相近的或相似的图纸，现根据这些带有详细解说的图纸，跟随解说一步步的分析和理解该线路图的含义和原理，然后再对照要识读的图纸，进行分析、比较，找到不同点和相同点，再有针对性的突破不同点。
