HB型步进电机的绝缘材料与线圈

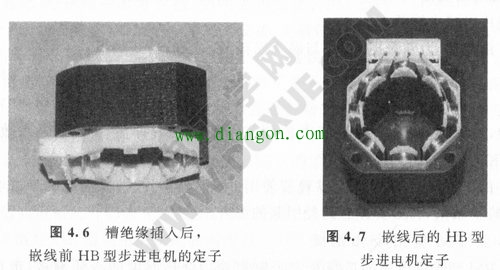

HB型步进电机的定子有槽，线圈为集中方式，为达到机械绕线的目的，绝缘构造也加以改进。以图左为例，日本伺服(股份)公司用的槽绝缘插入绕线的定子，绕线如右图所示。

该方式如上左图所示，定子铁心厚度为电机厚度的1/2，用裙状绝缘材料插人槽中，铁心槽侧面全部被树脂覆盖,利用绕线机的梭子牵引线机械绕制，线圈一个端点固定在接线柱上，另一端连接固定后从引出线出口引出。用此方法，电机定子与引出线部分可分开生产，便于部件标准化。

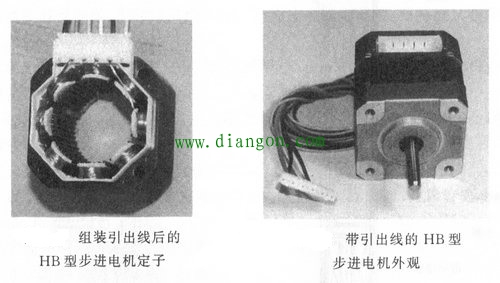

下左图为引出线组装后的外观，右图为HB型步进电机接线状态的外观。此种方法有利于用户根据不同场合调整步进电机引出线的长度。

HB型步进电机使用E级（120°)绝缘，也可根据特殊要求，选用B级或F级绝缘材料。
