混合式步进电动机的工作原理

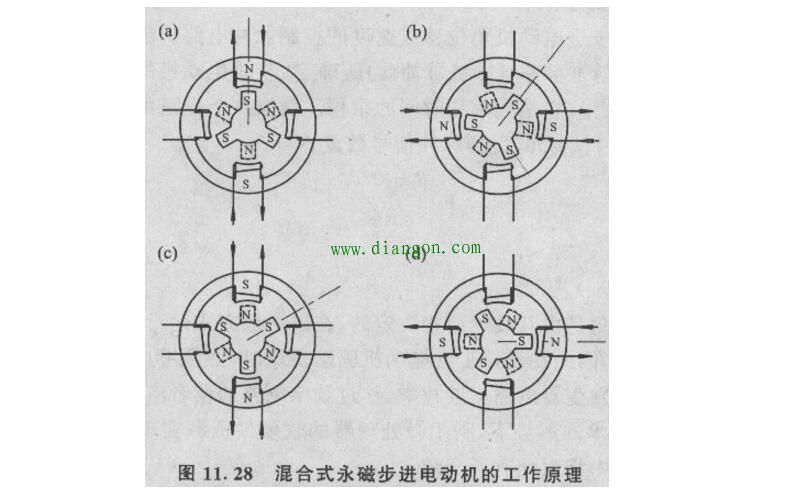

　　图中的电动机定子有4个沿圆周均匀分布的齿，线圈绕制在齿上且成对连接。具有不同极性的两段转子各有3个齿。图中以实线表示S段，以虚线表示N段，两段转子交错半个齿距。

　　当绕组中不通电流时，因为转子中的永磁体总是试图减少磁路中的磁阻，转子将趋向有限的若干位置，直至N极和S极转子上各有一齿与定子磁极对齐。对于图中的电机来说，这样的位置有12个。将转子保持在这些位置上的转矩通常不大，称之为维持转矩。

　　如果如图11. 28（a）那样有电流通过一相绕组，在定子上产生的N极和S极将吸引异性转子段上的齿，在这种情况下，只有和转子的齿数一样的3个稳定位置，将转子从定位位置上拉开的转矩要大得多，称为锁定转矩。
