中达VFD-B型变频器操作显示面板电路

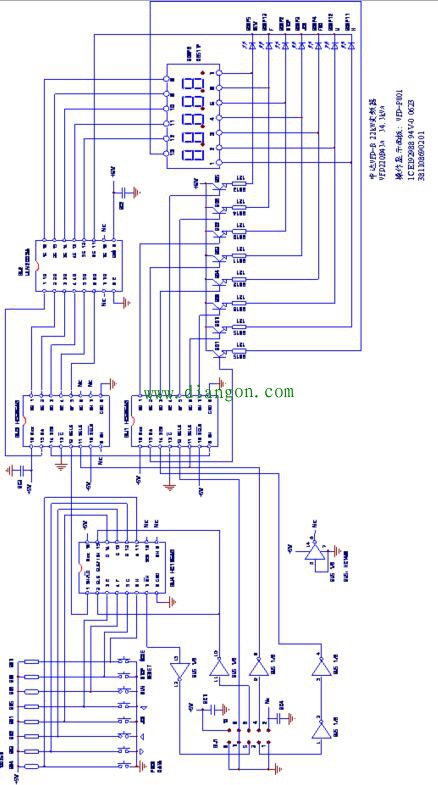

图1 中达VFD-B型变频器操作显示面板电路
中达VFD-B型变频器操作显示面板电路，为六线式被动型显示面板电路：BJ1通讯端子共有六线，即 5V、GND供电二线、三线主板MCU输入串行数据信号、一线返回按键信息。处理主板MCU来的三线信号和处理键信息，均由8位移位寄存器芯片来完成。由于芯片是用来专门处理显示数据和按键数据的，我在这里姑且称之为专用数据处理器。
