交流接触器常开常闭要怎么接线?电工必备交流接触器基础知识图解

对于电工来说，接触器是最常见的电器元件了，特别是最常用的交流接触器，可以说无处不在。如何巧妙而又熟练的使用接触器的常开常闭点，是我们每个新手都要思考的问题，摸熟它，吃透它，对我们以后看懂电路图，分析电路图和应用电路图都很重要。
如果把学电路比喻成学开车的话，那么自锁和互锁就好像是学开车的挂档和换挡，基础的基础，重中只重。
好的，废话少说。
我们先来看接触器的外形和构成，如图

图1

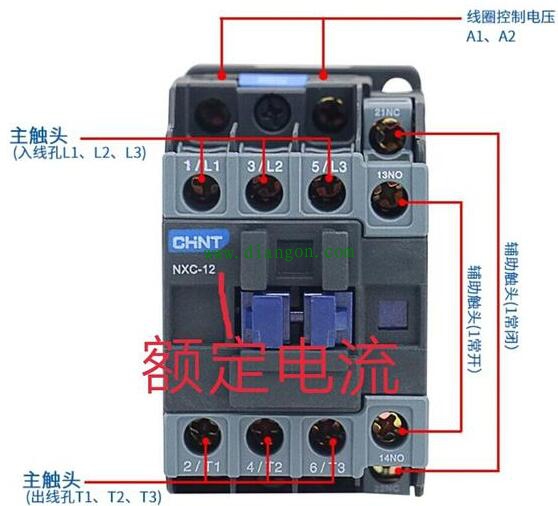

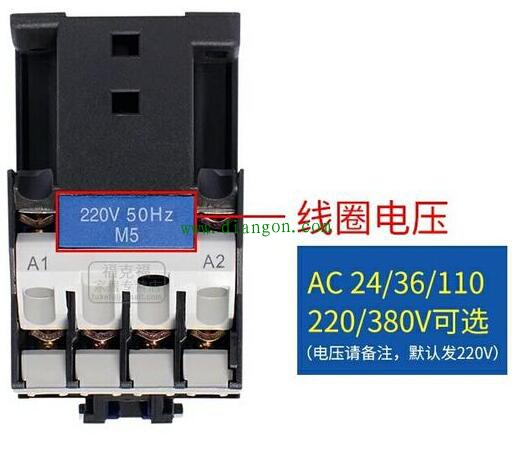

如图1所示，接触器共有六个主触点，1，3，5为输入端（入线孔），2，4，6为输出端（出线孔），这个接触器的主触点的额定电流为12安，A1,A2为接触器线圈的两个接线点，在接触器的主触点的稍下方。A2有有两个接点，我们在运用的时候随便接哪一个都行，它里面是联通的。gdzrlj.com！线圈接线不分零火。在选择的时候注意接触器的线圈电压，如图2。

图2

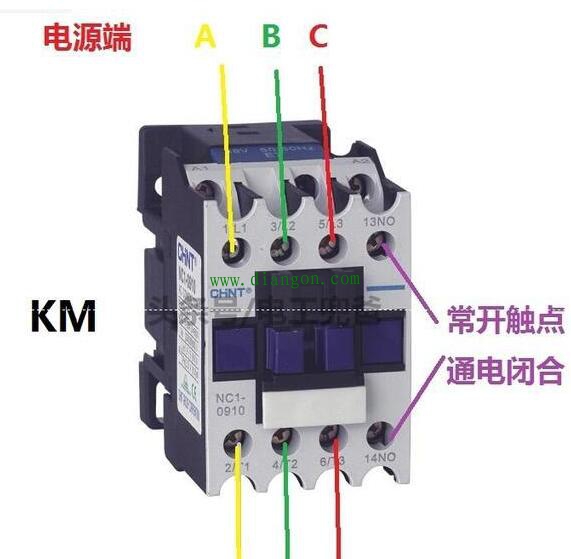

图1这一款接触器它自带两个辅助触点，一个常开辅助触点NO，一个常闭辅助触点NC，但是有些小型的交流接触器只有一组辅助触点如图3。

图3

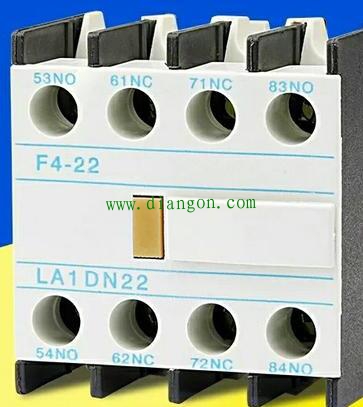

在自带的辅助触点不够用的情况下，我们就要增加积木式的辅助触头如图4。

图4
从上面几张图我们已经可以了解接触器的外形结构和基本部件了。
