模拟量的使用是plc控制中的一部分，模拟量种类一般有电压型和电流型两种。电流型相比于电压型更稳定，抗干扰能力较强。模拟量的使用也是有分辨率的。一般有12bit和14bit两种分辨率。其中对应的数值分别为0~4000和0~16000。一般对应的电压为0~10v，具体根据使用情况而定。此种模拟量一般用于电压与数值为线性关系。还有一种模拟量模块，用来转化采集的温度，是非线性的关系。那么今天我们就举例说一下模拟量输入吧！
首先我们选择的为松下FP-XC30T的主机 FP-X AD2模块，将模拟量输入模块安装在主机的第一个插槽中，此时模拟量1对应的地址就是WX10，模拟量2对应的地址就是WX11。首先看一下实物图片吧！

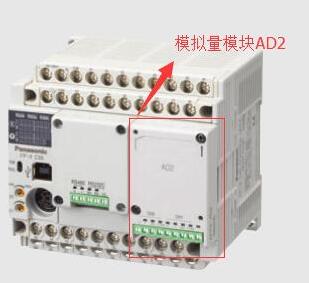

主机 AD2实物图
图中的AD2模块安装在PLC的第二个插槽上，那么两路模拟量对应的地址就又发生了变化，第一路模拟量对应的地址变为了WX20，第二路模拟量对应的地址变成了WX21。既然清楚了映射地址，那么我们就要进行接线了，一般我们使用电压型的接线，将模拟量电压的正端接在模块的“V”上，将模拟量的负端接到模块的“COM”上。那么我们如何编写程序呢？

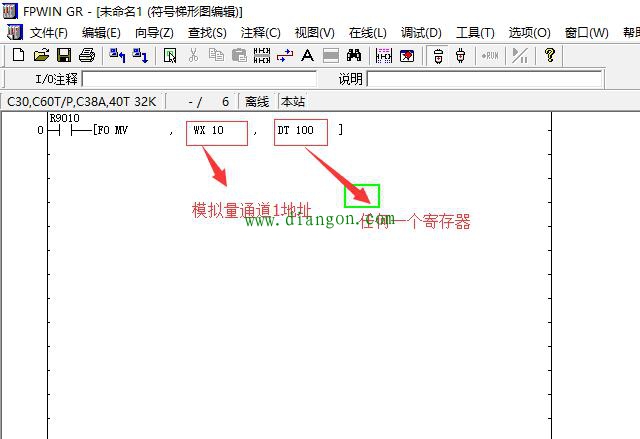

模拟量读取程序
按照上面的那个程序，一旦程序开始运行，我们就能将外部的电压值转化为一个0~4000的数值，并将此值传输到DT100的地址中，当然这段程序仅仅代表我们采集到了模拟量的信息，我们需要将其转化为我们的实际需要值，例如压力，扭力等等。假如说我们的模拟量电压为0~10v，对应的我们的压力值为0~100Kpa，那么我们怎样才能将他们对应起来，更加直观的在触摸屏上显示出当前的压力值呢？这就需要我们的数学知识啦，大家考虑下该怎么做呢？大家可以参考Y=KX b的二元一次方程将他们的对应关系表示出来，并在PLC中进行计算就好了。
