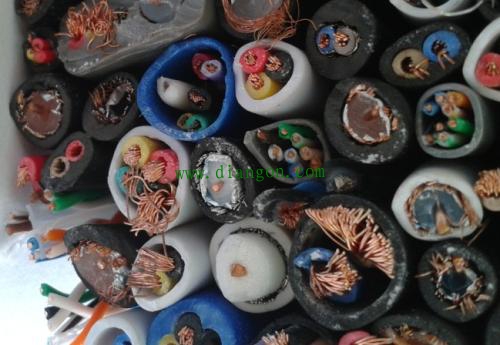

安防监控系统线缆的选择
|
安防监控系统布线设计涉及到视频监控线路、广播对讲线路、报警线路、声音监听线路、网络线路。它们的功能作用不同，选择线缆的型号也不相同，今天我们就来讲讲电视监控系统需要涉及到哪些线缆：
1、摄像机视频信号传输线缆常用的视频传输线缆为75Ω系列的细同轴电缆，但是不同线径的同轴电缆对视频信号的衰减程度也是不一样的，线缆越粗、衰减越小。同轴电缆系列的特性参数如表1所示。要求依据表1选择线缆。电缆的线径越粗则衰减越小，越适合长距离的传播。选择线缆如下：当摄像机到子监控中心距离≤300米时，可选用SYV-75-3；当摄像机到子监控中心距离≤500米时，可选用SYV-75-5；当摄像机到子监控中心距离≤800米时，可选用SYV-75-7或SYV-75-9；当摄像机到子监控中心距离≤1000米时，可选用SYV-75-12； 2、摄像机电源线电视监控系统中的电源线采用单独布线，在监控室设置总开关，通过ups电源，以对整个监控系统直接控制，一般情况下，电源线按交流220V布线，在摄像机端再经适配器转换成直流12V。但是，有的摄像机是用5V或12V、24V的直流电，供电方式就不一样了。 3、使用带电动云台、电动镜头的摄像机装置线缆带电动云台、电动镜头的摄像机装置，除了上述视频信号线、电缆线外，还要考虑现场解码器与控制中心之间的传输线缆，一般采用2芯屏蔽通信电缆（RVVP）或3类双绞线，UTP线芯截面积为0.3m㎡~0.5m㎡。 4、报警及声音监听线缆监仓、楼道处的报警、监仓线缆一般选用4芯屏蔽通信电缆（RVVP）或3类双绞线UTP，每芯截面积为0.5m㎡。 5、广播与对讲线缆监仓、楼道、厂区等处设定广播时，线缆的基本原则是：距离越长、线缆越粗。RS-485通信规定的基本通信距离是1200米，实际中工程中选用RVV-2/1.5的护套线，可将通信距离延长到2000米，广播、对讲情况可视距离的长短选择不同的线缆、双绞线。 6、计算机网络线缆计算机网络线缆分为二类。一类垂直干线、楼宇之间选用光缆，另一类是水平干线选择4对8芯屏蔽超5类线。根据监狱工程的实际情况，楼宇之间选择了长飞光纤光缆有限公司的高级50μm/125μm的光缆。多膜光缆用于子监控到分监控中心，单膜光缆用于分监控中心到总监控中心。工作区到管理间选用4对/8芯超5类屏蔽双绞线。 |
