光电开关点动控制接触器的实物接线图详解

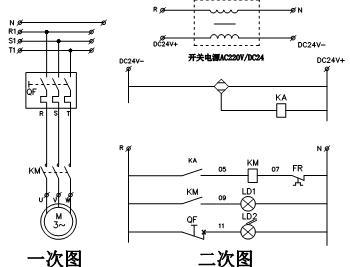

对电气原理图的详解：N零线，R1、S1、T1为三相进线电源，QF为空气开关，KA为直流24伏小型中间继电器，FR为热继电器的常闭点（此处为DZ108-20空开的常开触点），KM为接触器，3M~为三相异步电动机。
备注：电气原理图接触器线圈电压为AC220V，此电路中用到了DC24V开关电源。

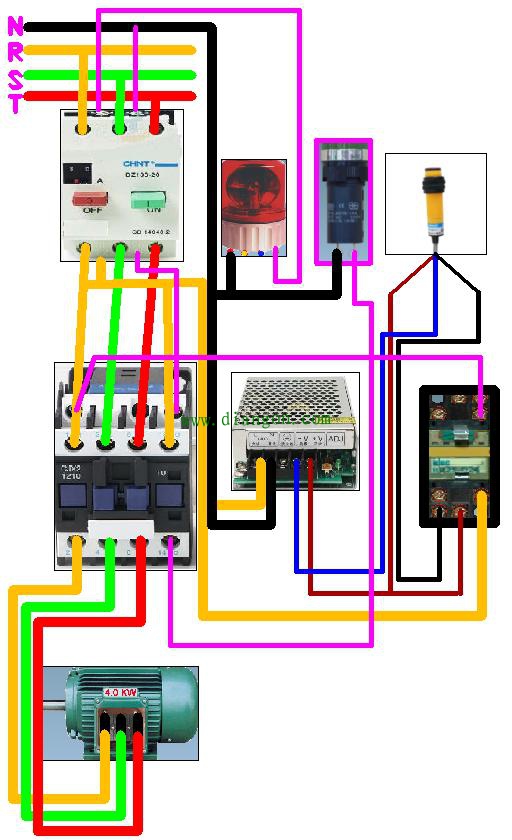

2、光电开关点动控制接触器的实物连线图：

下面对光电开关点动控制接触器的实物连线图进行详解：
下面对线的颜色进行讲解：
黄色（粗）代表三相电R,绿色（粗）代表三相电S,红色（粗）代表三相电T,黑色（粗）代表零线,蓝色（细）代表DC24V-,棕色（细）代表DC24V ,黑色（细）代表光电开关的信号线,粉色线代表二次回路的控制线。
下面讲解控制回路：
首先将DZ108-20空开的绿色按钮按下，此时用物体靠近光电开关，小型中间继电器得电吸合，使其本身常开触点闭合，控制回路电流导通，接触器吸合，从而三相异步电动机运转，运行指示灯点亮。当物体离开光电开关，小型中间继电器失电断开，使其本身常开触点断开，控制回路电流断开，接触器随即断开，三相异步电动机停止运转，运行指示灯熄灭。如果三相异步电动机超负荷运转导致电流过载，空开就会自动断开，此时，红色按钮进去，绿色按钮弹出来，控制回路断开，同时三相电随即断开，电动机停止运转，起到过载保护功能，此时，空开常闭点闭合，跳闸报警指示灯报警，通知用户此回路出线问题。
备注：此实物连接图中选用的空开为DZ108-20型，接触器为CJX2-1210，线圈电压为AC380V，选接触器时线圈电压千万不要选错，切记切记，报警灯线圈电压为AC220V.
光电开关采用的是直流24伏NPN常开三线制，棕色（细）代表DC24V ,黑色（细）代表光电开关的信号线。
小型中间继电器采用日本和泉直流24伏，型号RU2S-DC24V。
开关电源采用明纬S-35-24。
