怎么用数字万用表判断三极管的极性

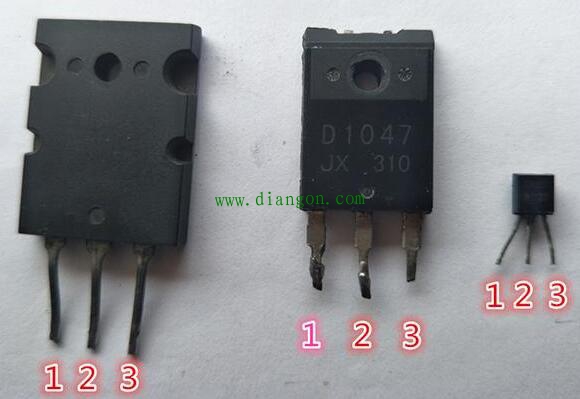

要用万用表来判断三极管的极性，首先要知道的是三极管的管型和三极管的基极，然后才能确定三极管的集电极和发射极。首先将数字万用表的档位打到二极管档，把三极管有字的一面对着自己，三只脚从左到右依次定为1、2、3脚，（如图）把万用表的任意一只表笔接到1脚上，另一表笔分别接2脚和3脚进行测量。

三极管引脚图

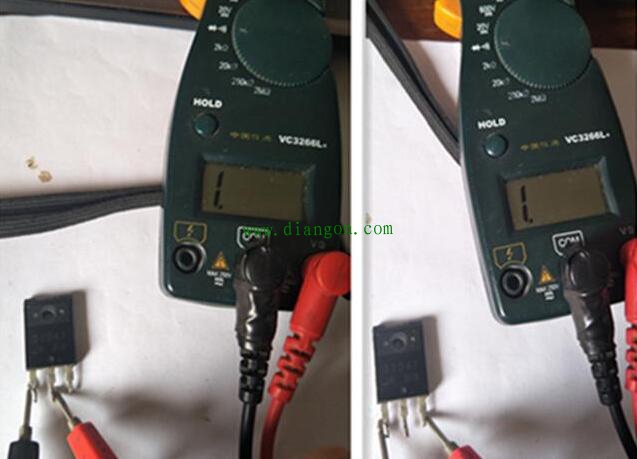

先看看体积比较大的三极管黑表笔接1脚，红表笔接2、3脚两次的测量结果，如下无论红表笔接2脚或三脚，万用表显示都是1，说明不导通。不导通就难以判断三极管的极性和基极了，把黑表笔接到2脚上看看测量结果会怎

黑表笔接1脚的测量结果

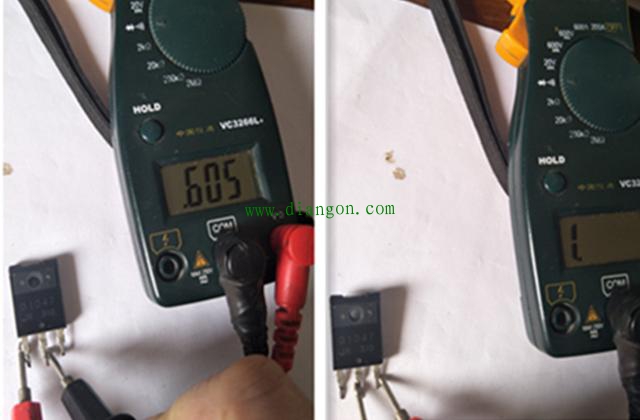

么变化。如下图，在红表笔接1脚黑表笔接2脚是测量的结果中万用表显示的数值是605，gdzrlj.com红表笔接3脚黑表笔接二脚测量的结果万用表显示还是1，无穷大。只凭一次测量结果还是没有办法判断，那还得继续往下测量。

黑表笔接2脚的测量结果

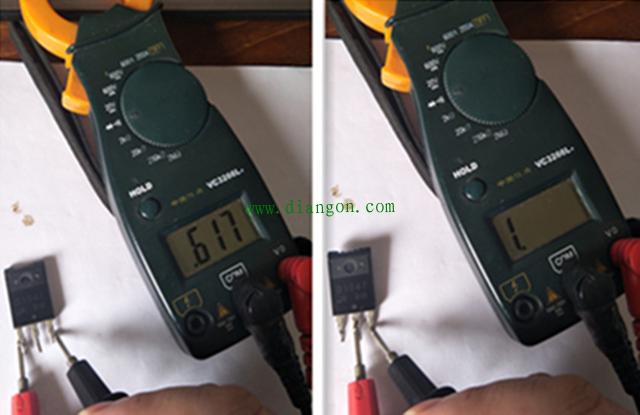

再看看第三次的测量结果，这次测量中黑表笔接的是三极管的3脚，测量1、3脚的时候万用表的显示数值是617，而测量2、3脚时显示还是无穷大。通过这次和上一次显示的数值，就可以判断出三极管的基极和极性了。上次显示数值时，红表笔接的是1脚，黑表笔接的是2脚，这次显示数值时，红表笔还是接的1脚，黑表笔接了3

黑表笔接3脚的测量结果
脚，红表笔在两次显示中都接的是1脚，那说明红表笔在这两次测量中所接脚就是三极管的基极了。数字万用表红表笔接的是内部电池的正极，所以这个三极管是NPN型三极管，再根据两次测量显示的数值和测量经验判断为显示605的那一次，黑表笔所接的脚为集电极（根据测量经验得出三极管的集电结的正向导通电阻比发射结要小），剩下一脚为发射极。也就是说，这个三极管的左边脚为基极，中间的脚是集电极，右边的脚是发射极。

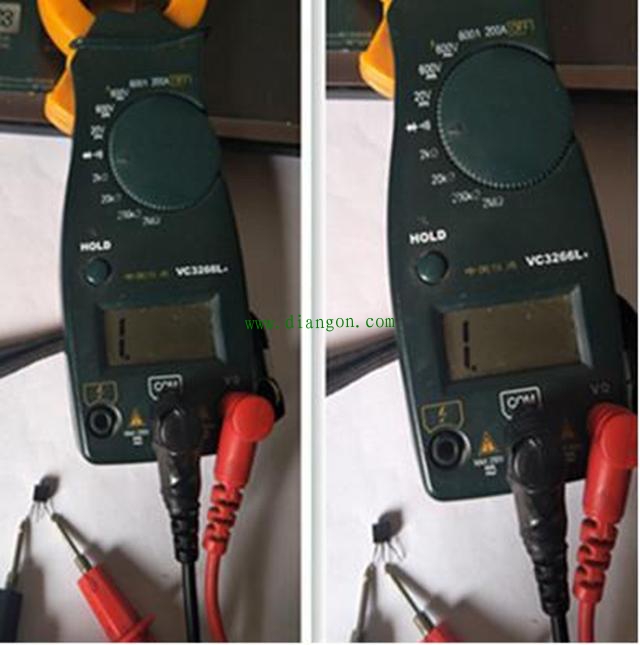

再看看那个小三极管的测量情况，第一次黑表笔接脚，显示无穷大。没有参考价值。

黑表笔接1脚的测量结果
第二次黑表笔接2脚，红表笔接1脚，显示数值811，，红表笔接3脚显示810 ，那么这次黑表笔接的是三极管的

黑表笔接2脚的测量结果
基极，这个三极管是一只PNP型三极管，再根据测量经验判断为1脚是发射极，3脚是集电极。
