PLC与智能仪表之间的通信使用案例

在现在的自动化控制系统中，plc与智能仪表之间的通信越来越多，也越来越重要了。我们往往要对智能仪表的数据进行采集，然后再用PLC去做逻辑处理，从而使我们的自动化设备产生相应的动作。智能仪表一般都拥有标准的Modbus通信协议和其自己的自由协议，那么我们利用智能仪表的自由协议与其通讯呢？小伙伴们有用过么？
松下PLC支持多种通讯协议，一种是计算机连接，一种是PLC-link，一种是Modbus RTU，最后一种就是通用通信了。当我们打算使用通用通信和智能仪表之间进行通信时，我们应该如何对PLC进行设置呢？跟着小编看一下小编整理的图片吧。

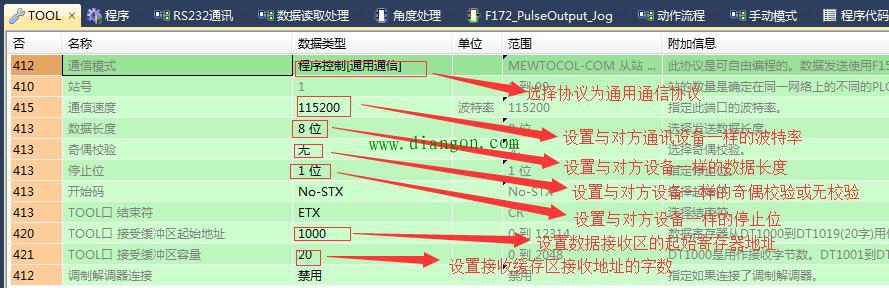

PLC设置参数示意图
其中需要注意的地方小编都已经在图中表示出来了。注意如果选择了结束符，那么只有在接收到相应的结束符时，系统中的响应标志位会置ON，并且不再接收通讯设备的其他数据。小伙伴们可以保存图片哦，以备自己的不时之需。设置好了之后，我们又怎样进行程序的编写呢？小编已经准备好图片供小伙伴们参考了。就在下图。

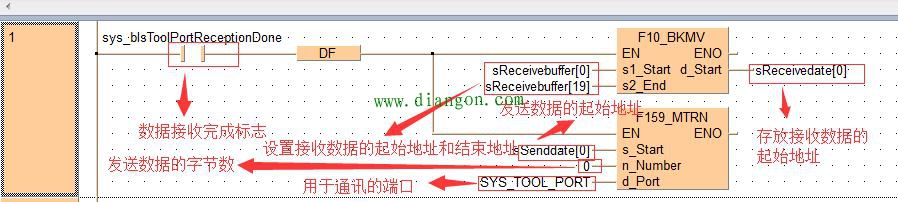

通用程序编写示意图
程序表示的意思为：当对方设备开始发送数据时，只要PLC接收到响应的结束符，数据接收完成标志就会置ON，然后把接收缓存区中的数据批量传送给我们的数据区。同时执行159指令，使发送的字节数为0，是为了将存储器的指针重新回到数据接收区的起始地址，等待下一次的数据接收。
总结一下：其实对于通用通信来说，难点并不在与数据的接收，而是在于数据的分析处理，我们需要将接收到的数据进行拆分处理后，再从这些数据中提取我们需要的数据。
