交流接触器自锁和互锁电路图原理图解

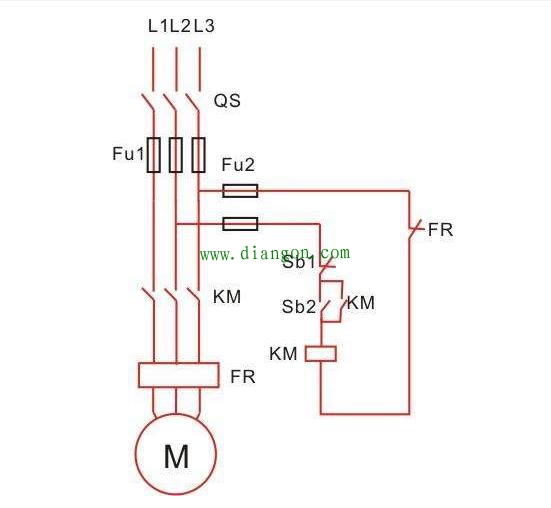

自锁电路
自锁的要点，线圈吸合以后通过接触器自身的常开点持续供电实现自锁。自锁用的按钮开关是自复开关。

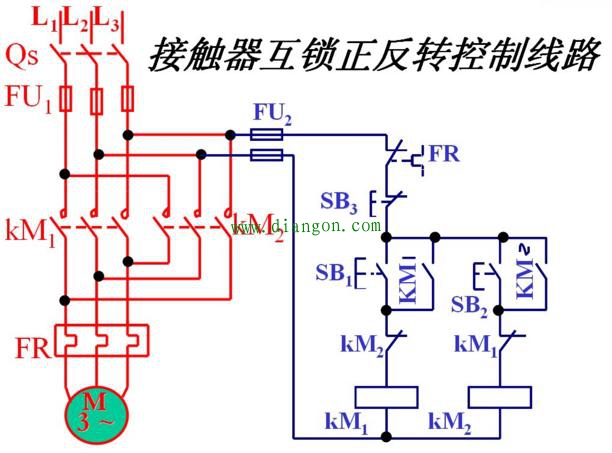

互锁电路
最经典最实用的控制电机正反转的互锁电路，在实际接线的时候最好把SB1和SB2两个按钮开关机械互锁。
弄懂了这两个基础电路，你也就入门了，其实这个互锁电路中，KM1和KM2也有自锁，其他复杂的电路中，也会用到自锁互锁，基本上都是巧妙的利用接触器的常开常闭辅助触点实现各种功能。
