两个“不可能出现”的错误导致大面积停电

前天本人供职单位附近的一处大型建筑工地，突发故障引起了大面积停电事故，在致使该工地停工的同时也波及到我所在单位。受单位指派本人参与了该事故的处置与认定工作，没成想这次还真是开了眼——一次停电事故居然能由两个“不可能出现”的错误引起的。

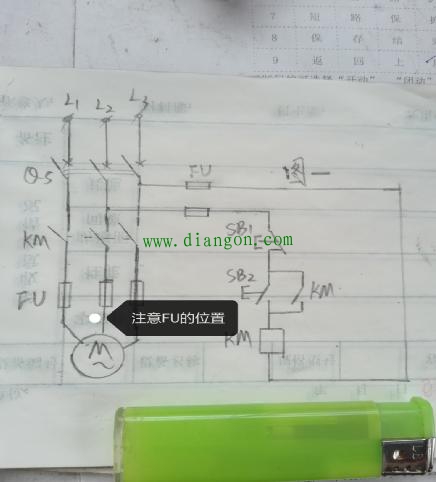

经排查发现，该次事故的“肇事者”为工地一台抽水用18.5KW三相异步电动机的控制回路。该水泵使用一只CJ10－60型交流接触器控制，其控制图见图一示。

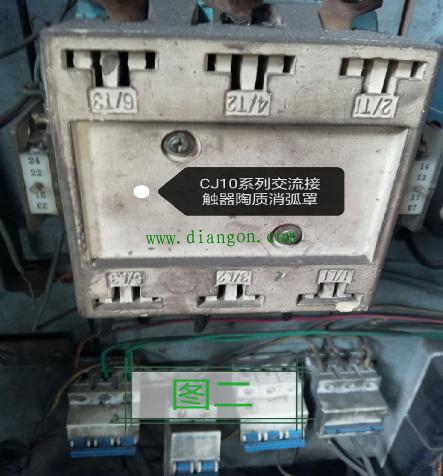

事发当日的白天，一名建筑工人不慎将装有该接触器的控制箱碰落，致使该交流接触器陶质消弧罩破碎（见图二），因害怕受到处罚，该工人将消弧罩完全拆下并丢弃（水泵为晚上使用故没人发觉）。

当不知内情的夜班工人一如往常的按下“启动”按钮SB2时，只听“轰”的一声巨响，大面积停电事故随之发生。
经排查分析，该交流接触器控制的水泵为Y形接线。三相异步电动机的启动电流为额定电流的5～7倍，即160～220A左右（功率因数以0.85计）。在事发时按下启动按钮SB2，交流接触器KM吸合，水泵M的启动电流流过KM三组主触点，163～220A的启动电流必然在此三组动、静触点间产生强烈的电弧，可是因为KM消弧罩已被拆除，故电弧无法熄灭，致使形成电弧短路故障发生。gdzrlj.com版权所有！短路电流产生的巨大热量使三相触点瞬间烧熔，可通过图一可见熔断器FU装设的位置出现了错误（仅能保护熔断器下端电动机引线和电动机本身），对交流接触器故障无能为力，因此造成该短路故障越级跳闸，使事故波及面扩大化。
通过针对此次事故的分析，我们不难看出仅从线路与操作本身而言有两处“不可能出现”的错误，但本人除此之外还有第三条错误那就是——这个大型建筑工地为了省钱居然没有一名专业电工！此次发生事故实属必然！
