家庭装修的时候，电路布线和水路布线是非常重要的，因为它们都是一些隐蔽的工程。家装电路布线的线路有很多，有电话线、网络线、电线等等，不同种类的电线它的布置方法、位置等都是不同的，所以我们在家装电路布线的时候，要根据实际的情况来布置线路。在选择线路的时候，我们要选择质量比较好的，因为质量比较好的线路它的使用寿命比较长，而且使用起来比较放心。今天小编给大家介绍一下家装电路布线的原则和相关的图片吧。
电路设计和改造一直是装修的重点，不规范的布线和施工会影响到业主们日后的生活。电路布线属于隐蔽工程，横平竖直是基本的要求，既要按照电路布线图来施工，同时又要遵循的布线原则。接下来就跟着编辑看看家装电路布线的“大政方针”吧。

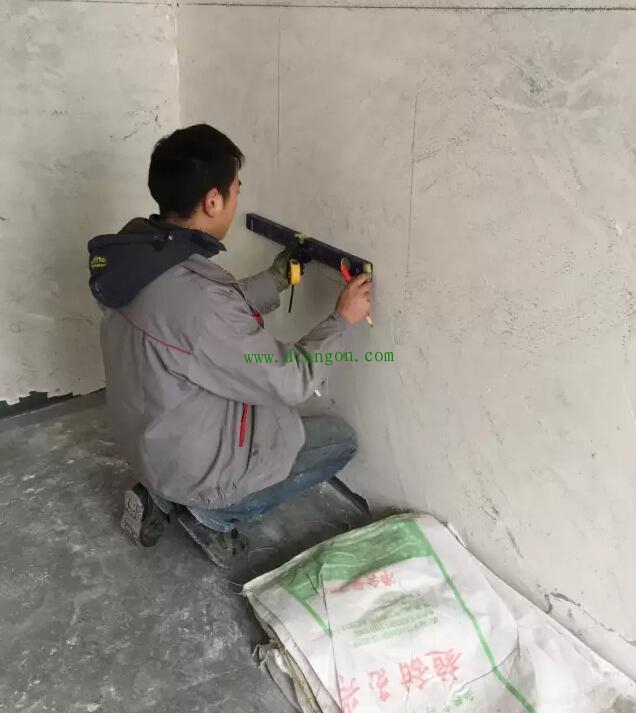

1、定位：首先要根据电路的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。

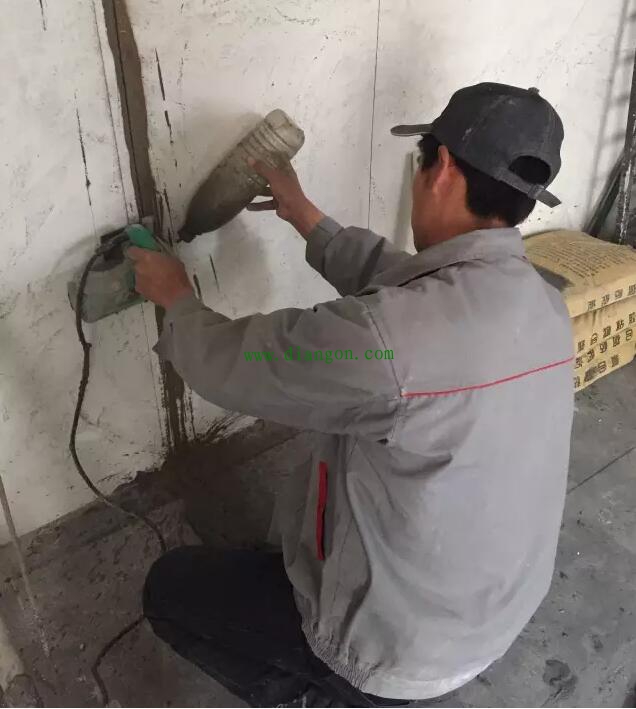

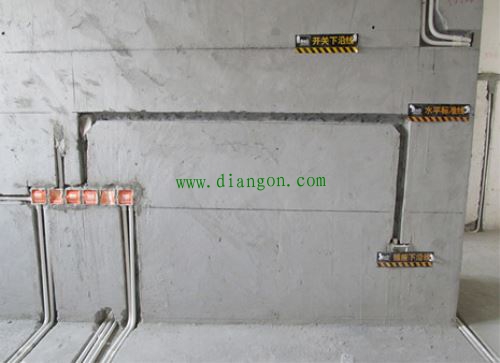

2、开槽：定位完成后，电工根据定位和电路走向，开布线槽。线路槽很有讲究，要横平竖直。不过，规范的做法，尽量少开横槽，会影响墙的承受力。开槽深度应一致，一般为PVC管直径 10mm，要求槽线笔直。首先在墙面弹出控制线后，再用云石机切割墙面人工开槽。

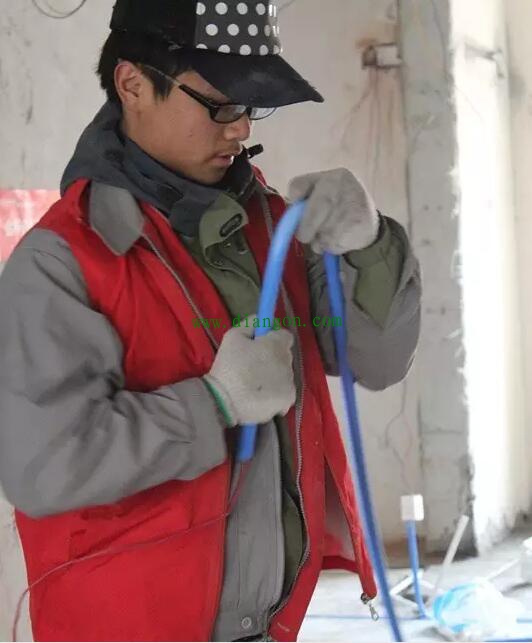

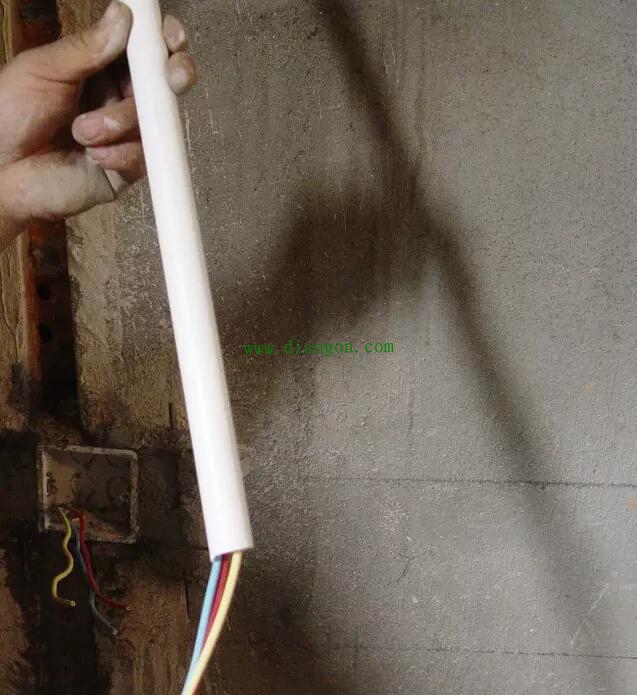

3、线管：线管有冷弯管和PVC管两种，最好用315重型PVC管，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。

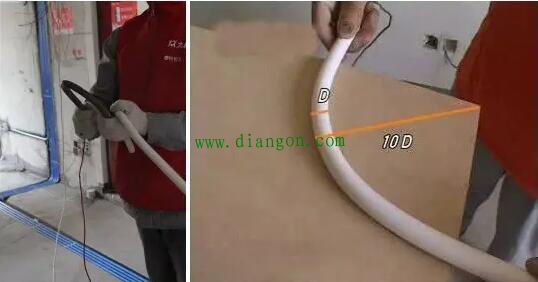

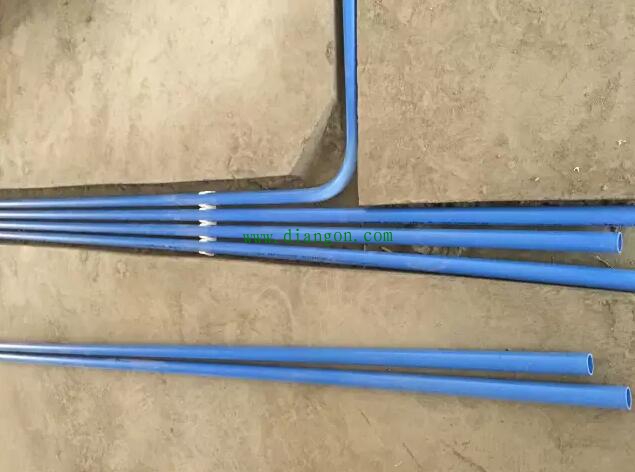

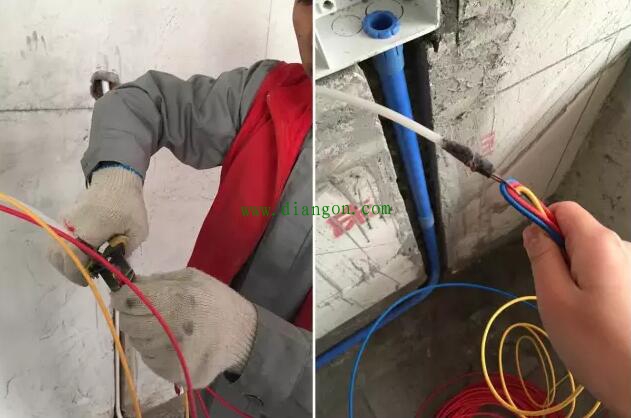

4、弯管：冷弯管要用弯管工具，弧度应该是线管直径的6倍，先排管，后用钢丝穿过，便于以后线路升级、维修。
5、为防止信号干扰，强弱电的间距应为500mm，但很多施工达不到这个标准。如果达不到，就要对弱电进行屏蔽处理。
6、强、弱电更不能同穿一根管内。
7、同一回路电线应穿入同根管内，电线总截面积(包括绝缘外皮)不应超过管内截面积的40%。

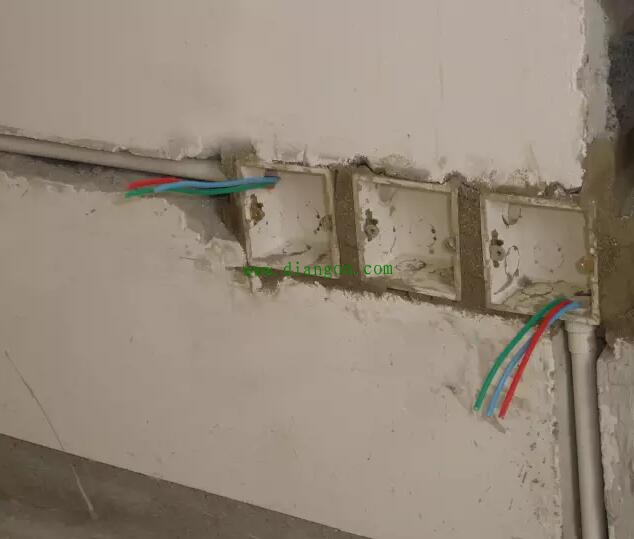

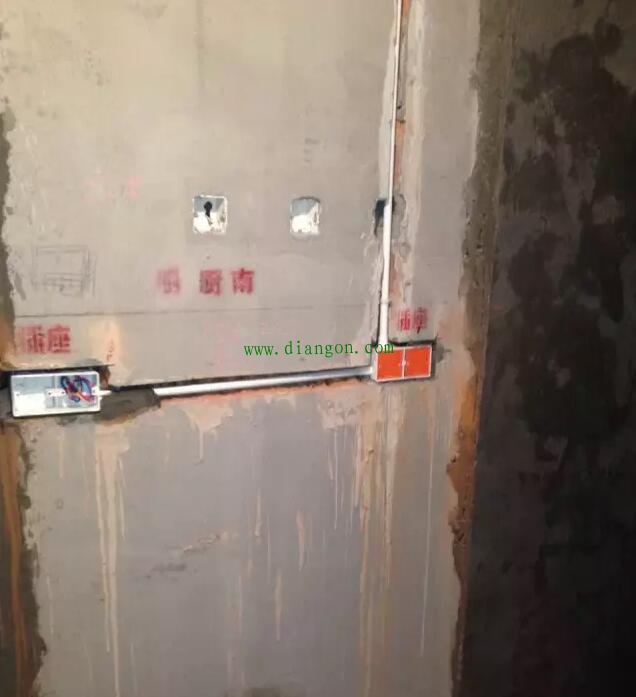

8、同一室内的电源、电话、电视等插座面板应在同一高度，电源线及插座与电视线及插座的水平间距不应小于一个暗盒的距离。

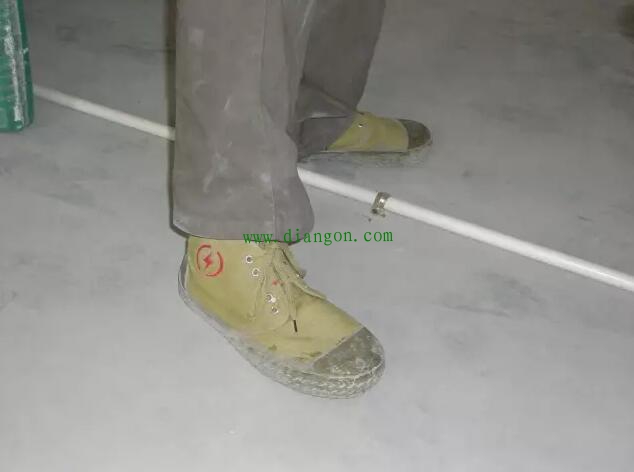

9、PVC管应用管卡固定，它的接头均用配套接头，用PVC胶水粘牢，弯头要用弹簧弯曲，穿着绝缘鞋操作是很规范的。

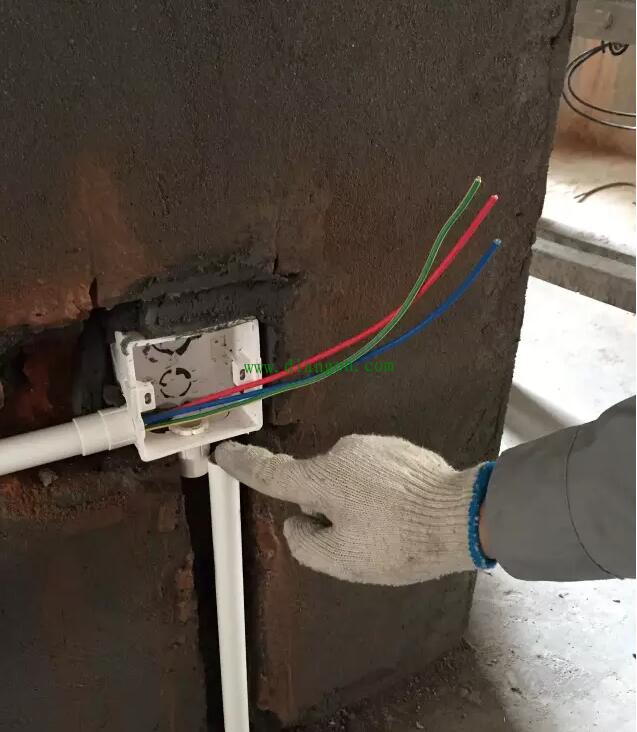

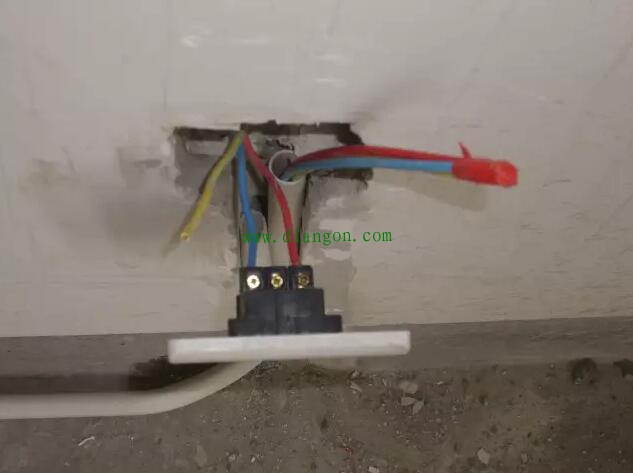

10、穿入配管导线的接头应设在接线盒内，为了安全，暗盒内的线头要用胶布封好，并预留10-15公分长度的线头。
11、长距离的线管尽量用整管。

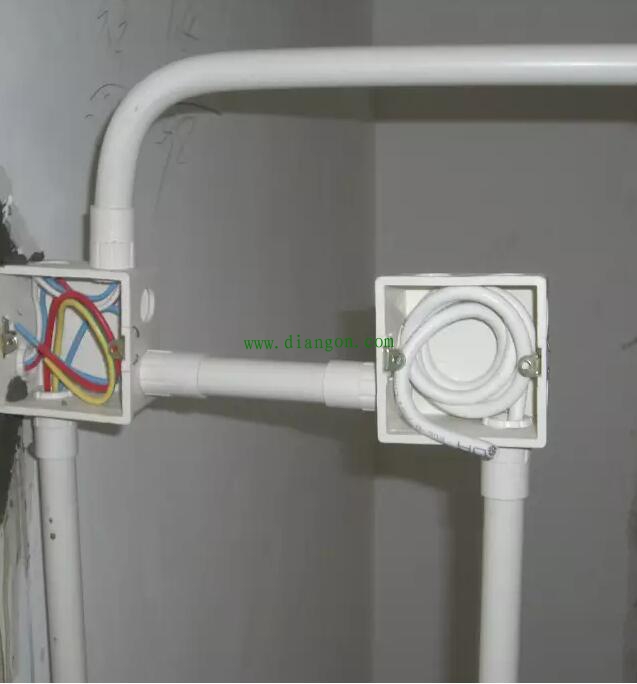

12、当布线长度超过15米或中间有3个弯曲时，在中间应该加装一个接线盒。因为拆装电线时，太长或弯曲多了，电线无法从穿线管中穿过去。

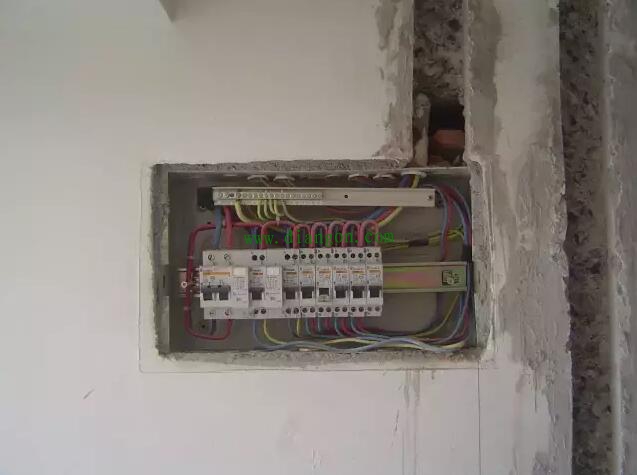

13、配电箱内应设动作电流30mA的漏电保护器，分数路控开，保护断路器。保护断路器的工作电流应与终端电器的最大工作电流匹配。
14、像这种悬空的电路是比较少见的，同样要遵循强、弱电分开。如电话老是有杂音，可能就是弱电受到了强电的干扰。

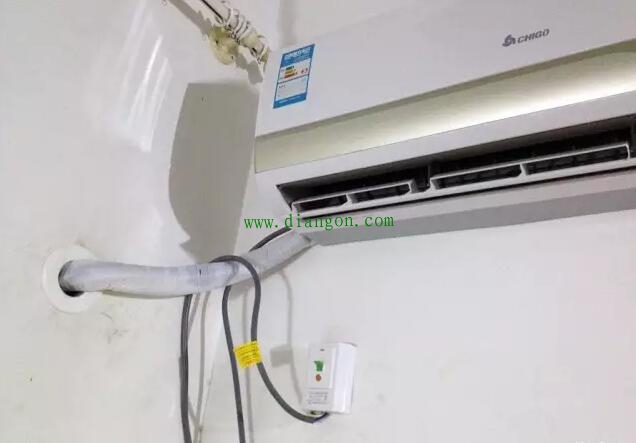

15、一般情况下，电线线路要与煤气管道、水管，同一平面≥100mm，不同平面≥50mm空调挂机插座安装离地面需2米以上。
16、没有特别要求的前提下，插座安装应该离地30公分高度。
17、开关、插座面对面板，应该左侧零线，右侧火线。

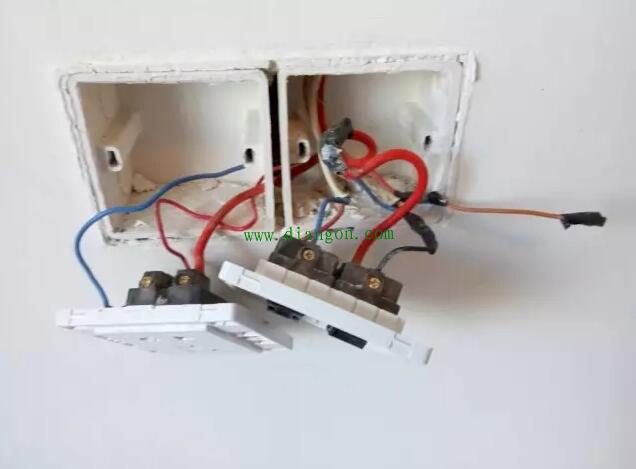

18、家庭装修中，电线只能并头连接，绝对不是我们平时随便一接就OK那么简单。接头处采用按压，必须要结实牢固，接好的线，要立即用绝缘胶布包好。

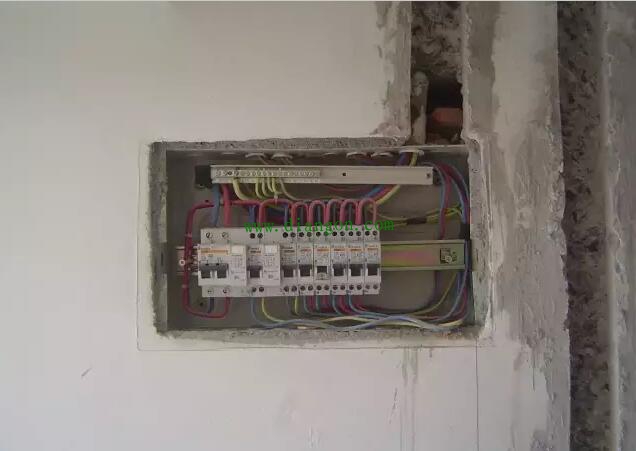

19、家里不同区域的照明、插座、空调、热水器等电路都要分组布线;一旦需要断电检修时，不会影响其他电器的正常使用。配电箱内应设动作电流30mA的漏电保护器，分数路控开，控开的工作电流应与终端电器的最大工作电流匹配。

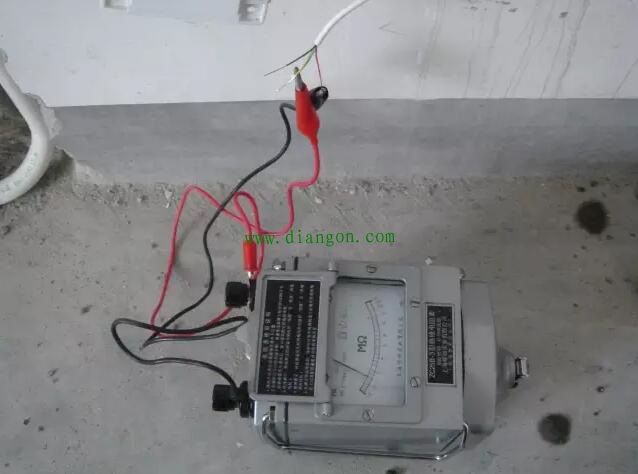

20、电线排布完后，电路要用摇表认真验收。各类开关插座及排布位置要认真检查，是否有漏排或排布不合理情况。
21、做完电路后，一定要让施工方给到一份电路布置图，正规的装修公司都应该具备水电施工图纸，工人的施工严格按图纸进行，业主也可以通过图纸来验收施工是否合格。一旦以后需要检修或墙面修整、以及在墙上打钉子，也需要图纸，以防电线被打坏。
家装电路布线

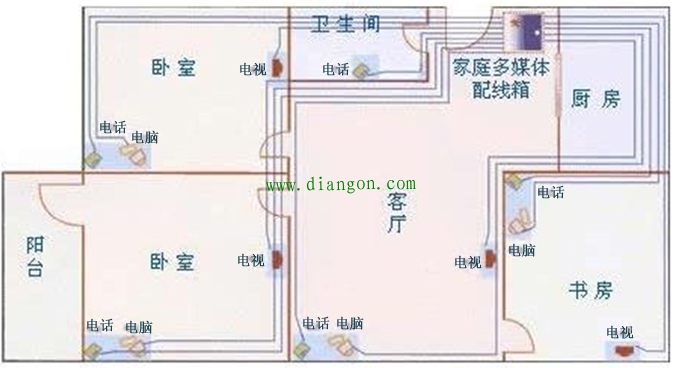

家装布线图—家装电路布线的前提

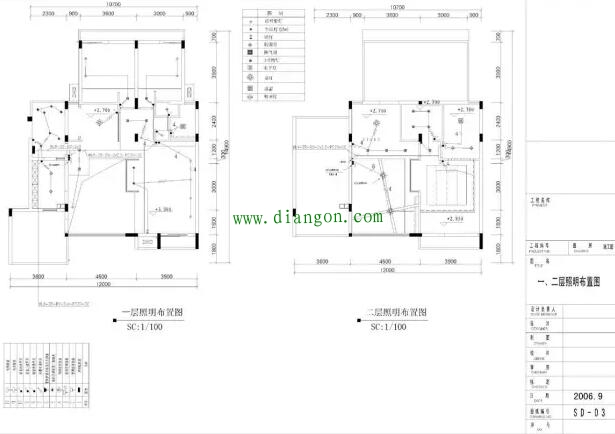

开槽决定了布线走向，横屏竖直，避免横向开槽（影响墙的承重），需要横向布线时可以墙面开浅槽（不动到砖墙和混凝土），用绝缘电胶布包裹电线排布。布线总原则其实定位的时候就已经决定了布线的走向，布线的时候还是有很多讲究，材料上的把握，弯管之类的，一般采用线管暗埋的方式。我们水电施工首先都依赖于这一张图纸，按照图上规划好的施工，才能确保房子电路安全，当然发现设计上有问题要及时纠正。
家装电路布线
家装布线图—家装电路布线的原则
第一：强弱电的间距要在750px-1250px。
第二：强弱电更不能同穿一根管内。
第三：管内导线总截面面积要小于保护管截面面积的40%，比如20管内最多穿4根2.5平方的线。
第四：长距离的线管尽量用整管。
第五：线管如果需要连接，要用接头，接头和管要用胶粘好。
第六：如果有线管在地面上，应立即保护起来，防止踩裂，影响以后的检修。
第七：当布线长度超过15m或中间有3个弯曲时，在中间应该加装一个接线盒，因为拆装电线时，太长或弯曲多了，线从穿线管过不去。
第八：一般情况下，电线应与煤气管道相距1000px以上。
第九：一般情况下，空调插座安装应离地2m以上。
第十：没有特别要求的前提下，插座安装应离地750px高度。
十一：开关、插座面对面板，应该左侧零线右侧火线开关、插座面对面板，应该左侧零线右侧火线。
十二：家庭装修中，电线只能并头连接。
十三：接头处采用按压接线法，必须要结实牢固。
十四：接好的线，要立即用绝缘胶布包好。
十五：确定了火线、零线、地线的颜色后，以及不同不同功能的用线和线管后，颜色都不能混淆。
十六：家里不同区域的照明、插座、空调、热水器等电路都要分开分组布线，一旦哪部分需要断电检修时，不影响其他电器的正常使用。
十七：在做完电路后，留电路布置图，方便以后检修、墙面修整或在墙上打钉子，防止电线被破坏。
今天小编给大家介绍家装电路布线的原则就这么多了，相信大家对家装电路布线的原则有了一定的了解，日后在家装布线的时候，不妨可以参考小编给您介绍的这些原则的。在家装电路布线的时候，我们要请专业的电工师傅上门进行家装电路布线的，如果线路布置不好的话，要重新翻工是比较苦难的。家装电路布线的方法有很多种，如果您感兴趣的话，可以上网了解更多关于家装电路布线的方法的。
