单片机的基本构成及工作原理

　　有了电子电路和数字电路的基础知识，就可以开始学习嵌入式系统的核心元件-单片机。从本期开始我们将为大家介绍单片机的基础知识。
　　在单片机入门系列讲座中，首先学习单片机的基本构成和工作原理、以及外围功能电路，然后，挑战一个实际单片机的运行。
　　单片机是控制电子产品的大脑
　　现如今，我们生活中的许多电器都使用了单片机。例如：手机、电视机、冰箱、洗衣机、以及按下开关，LED就闪烁的儿童玩具。那么，单片机在这些电器中究竟做了些什么呢？
　　单片机是这些电器动作的关键，是指挥硬件运行的。例如：接收按钮或按键的输入信号，按照事先编好的程序，指挥马达和LCD的外围功能电路动作。
　　那么，单片机是如何构成的呢？（图1）
　　单片机是由CPU、内存、外围功能等部分组成的。如果将单片机比作人，那么CPU是负责思考的，内存是负责记忆的，外围功能相当于视觉的感官系统及控制手脚动作的神经系统。

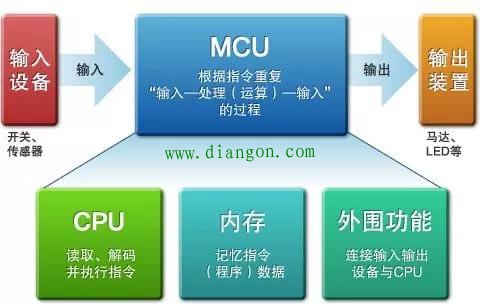

　　图1：单片机的构成要素

　　尽管我们说CPU相当于人的大脑，但是它却不能像人的大脑一样，能有意识的、自发的思考。CPU只能依次读取并执行事先存储在内存中的指令组合（程序）。当然CPU执行的指令并不是“走路”、“讲话”等高难度命令，而是一些非常简单的指令，象从内存的某个地方“读取数据”或把某个数据“写入”内存的某个地方，或做加法、乘法和逻辑运算等等。然而这些简单指令的组合，却能实现许多复杂的功能。
　　会思考的CPU
　　让我们从CPU的构成来了解它的作用吧。（图2）

　　图2：CPU的作用

　　◇程序计数器
　　CPU读取指令时需要知道要执行的指令保存在内存的什么位置，这个位置信息称为地址（相当于家庭住址）。程序计数器（PC）就是存储地址的寄存器。通常，PC是按1递增设计的，也就是说，当CPU执行了0000地址中的指令后，PC会自动加1，变成0001地址。每执行一条指令PC都会自动加1，指向下一条指令的地址。可以说，PC决定了程序执行的顺序。
　　◇指令解码电路
　　指令解码电路是解读从内存中读取的指令的含义。运算电路是根据解码结果操作的。确切地讲，指令解码电路就是我们在“数字电路入门（2）”中学过的解码电路，只不过电路结构稍微复杂些，所以，指令解码电路的工作原理就是从被符号化（被加密）的指令中，还原指令。
　　◇运算电路
　　运算电路也称为ALU（Arithmetic and Logic Unit），是完成运算的电路。能进行加法、乘法等算术运算、也能进行AND、OR 、BIT-SHIFT等逻辑运算。运算是在指令解码电路的控制下进行的。通常运算电路的构成都比较复杂。
　　◇CPU内部寄存器
　　CPU内部寄存器是存储临时信息的场所。有存储运算值和运算结果的通用寄存器，也有一些特殊寄存器，比如存储运算标志的标志寄存器等。也就是说，运算电路进行运算时，并不是在内存中直接运算的，而是将内存中的数据复制到通用寄存器，在通用寄存器中进行运算的。
　　CPU的工作原理
　　让我们通过一个具体运算3 4，来说明CPU的操作过程吧。

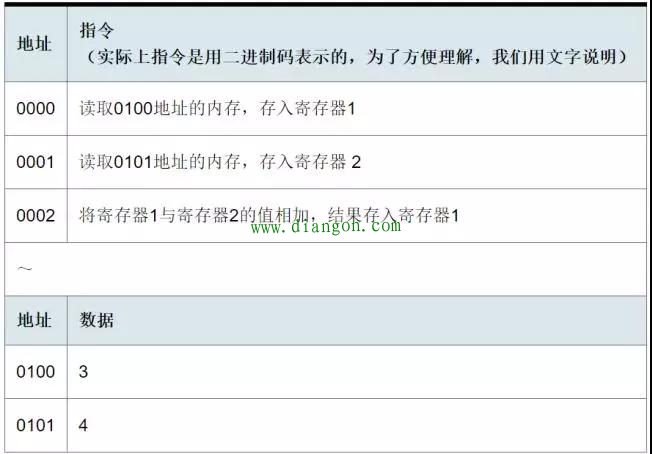

　　假设保存在内存中的程序和数据如下。
