直线步进电机的结构

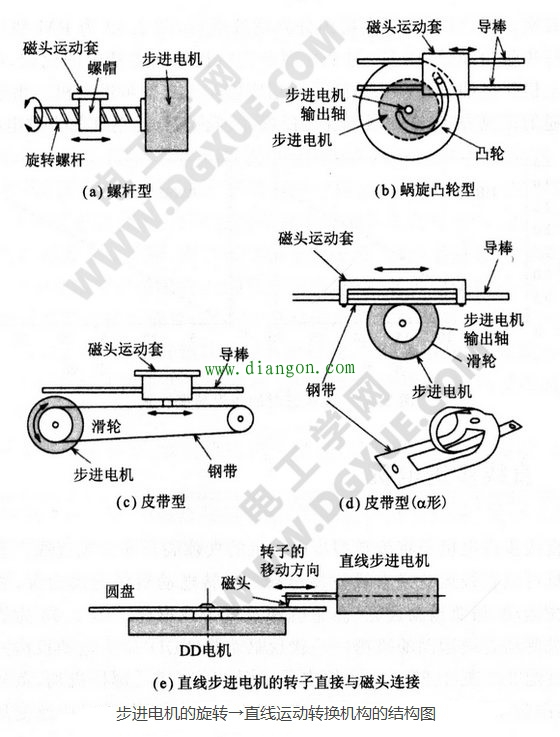

如下图所示为旋转步进电机驱动直线运动的机构：软盘驱动器(FDD)磁头运动机构。以前3.5英寸FDD的机构多采用图(a)的螺杆机构，虽然间隙很小，但效率低，因此高速运行困难，但由于价格便宜得以广泛使用。图(b)、(c)、(d)的机构为5.25英寸FDD的使用方式，(c)的皮带式多用在打印机的传输筒驱动上。这些直线转换机构可以使用图(e)的直线步进电机来代替。

直线步进电机与旋转型比较，能直接直线运动，可以使机器小型化；对负载惯量敏感；如行程长，气隙会比旋转型的大，从而会产生效率下降等问题，使用时要特别注意便用用途和使用环境等方面的问题。
