万用表电阻档检测固态继电器的方法图解

固态继电器简称SSR，是一种新型电子继电器，它采用电子电路实现继电器的功能，依靠光电耦合器实现控制电路与被控电路之间的隔离。固态继电器分为直流和交流两大类。
检测固态继电器时，将万用表置于“Rx1K”档，分别检测其输入部分和输出部分。
1、检测输入部分

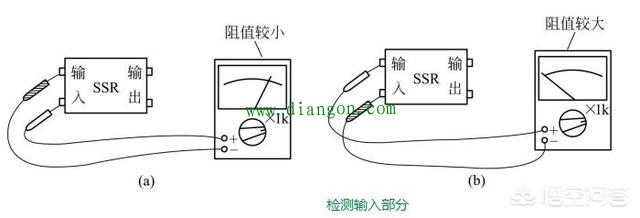

检测固态继电器输入部分如下图所示，用万用表测量固态继电器输入端两引脚之间的正反向电阻，其正向阻值较小，反向阻值较大。

2、检测输出部分

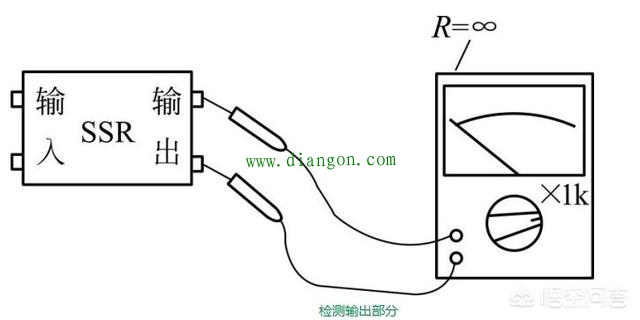

检测固态继电器输出部分如下图所示，用万用表测量固态继电器输出端两引脚之间的正、反向电阻，均应为无穷大。

3、动态检测固态继电器

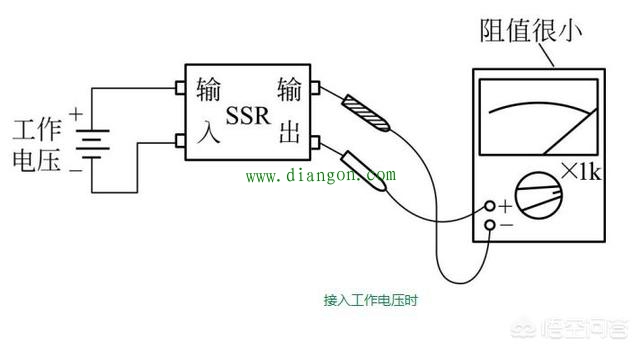

在上一步检测的基础上，给固态继电器输入端接入规定的工作电压，这时固态继电器输出端两引脚之间应该导通，万用表表针指示阻值很小。
断开固态继电器输入端的工作电压后，其输出端两引脚之间应截止，万用表表针指示为无穷大。
