数字万用表测量直流电流和测量交流电流方法图解

1、测量直流电流
测量直流电流时，红表笔插入“mA”或“A”插孔，黑表笔插入“COM”插孔。档位选择开关选择“直流A”档，数字万用表构成直流电流表，串入被测电流回路即可测量。
需要说明的是，测量电流时，需要将万用表串入被测电路。
测量200mA以下直流电流，红表笔应插入“mA”插孔，测量200mA以上直流电时，红表笔笔应插入“A”插孔。
下图所示是测量直流继电器的工作电流。

2、测量交流电流
测量交流电流与测量直流电流相似，档位选择开关选择“交流A”档位，数字万用表构成交流电流表，串入被测电流回路即可测量。
测量200mA以下直流电流，红表笔应插入“mA”插孔，测量200mA以上直流电时，红表笔笔应插入“A”插孔。

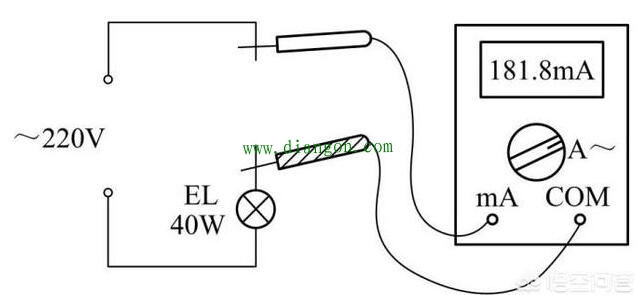

下图所示是测量照明灯泡的工作电流。
