2个星三角控制电路实物接线图

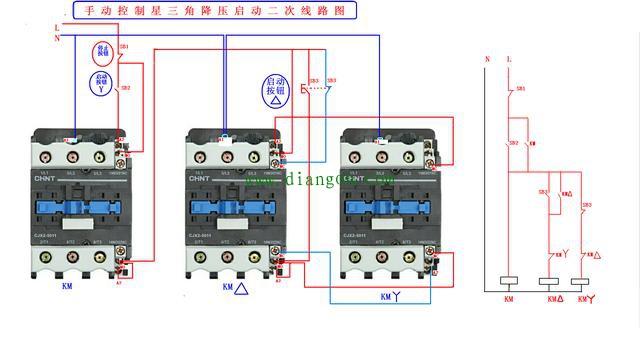

手动星三角
电机星型接法启动角形接法时运行，我们需要的只是一个转换。很多朋友可能知道原理，但是不会看电路图，这个实物接线清晰度还是比较高的，线圈A1A2的触点和NO常开和NC常闭点都标注的很清楚，仿照这个图接就可以了。

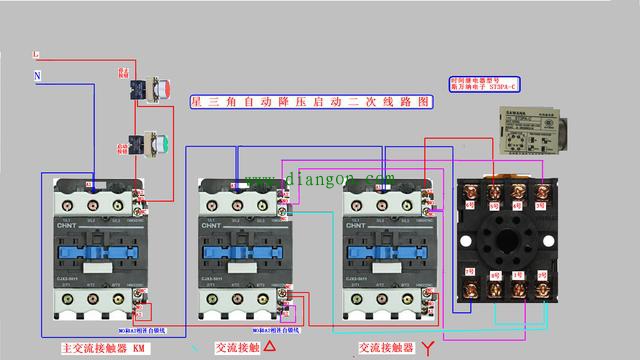

自动的星三角
这个用到了时间继电器，可以实现自动转换，我们一定要分清时间继电器的触点。2和7是对应的线圈，5和8是常闭触点，1和3是常开触点。自动和手动的接法其实类似，手动里的SB3按钮，常开点串的是角接触器的线圈，常闭点串的是星接触器的线圈。星角两个接触器是互锁的关系。自动里的时间继电器接法也一样，常开点串的是角接触器的线圈，常闭点串的是星接触器的线圈，理解了要点一通百通。
