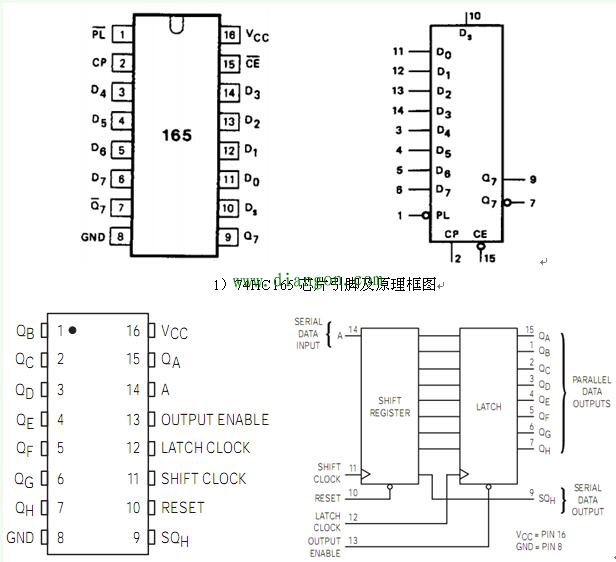

74HC165、75HC595芯片引脚及原理框图

图 74HC165、75HC595芯片引脚及原理框图
有了图引脚资料，也许还须再加上时序波形图，再加上内部功能电路图，才能有分析工作原理的条件。也许仍然不够，还须深究对信号的处理细节。移位寄存器芯片属于中规模集成电路，其电路结构较为复杂，这么一通搞下来，费时费力。有简单的办法吗？可由应用电路的构成，倒推芯片所完成的功能。也许换一个路子走，更有效率。
先看图，弄明白IC芯片在电路中起到的作用。其中用于处理显示的相关电路部分：
①5组反相器（BU5）为通讯信号传输芯片，其中9、8脚传输的为显示同步时钟（串行脉冲）；1、2、3、4脚两组反相器传输的显示数据（串行脉冲），以上是数码管显示所需的两路输入信号。
②BU1、BU3用于串行脉冲的再处理，将串行输入转换为8路并行输出（专门处理数码管显示信息）。配合后续电路分析，BU1输出信号经三极管BQ1~BQ8放大，用于数码管的8段显示驱动；BU3输出信号再经BU2进行功率放大，用于6位（7只发光二极管也算作一位，再加上5位数码显示）数码管驱动。
据此，本电路是根据由MCU主板来（主板MCU发送）的串行脉冲，被动显示的，若显示88888或-----，或无显示，仅有两个可能：
①MCU主板未有串行脉冲（显示数据）送至面板，此故障概率较大；
②BU5、BU1、BU2、BU3等电路异常，此故障概率较小。
先不管芯片好坏，测量BU5相关输入、输出引脚的串行脉冲信号，此处推荐采用示波器测量较为准确，若有一路是存在的，则说明主板MCU已经工作（该两路脉冲是主板MCU已经正常工作的标志）。若两路俱无，则故障检修方向已经明确指向排线端子及主板MCU基本工作条件电路。若脉冲正常，而显示异常，检修方向即指向面板电路。
例如针对74HC595芯片，①只要测知输入11脚串行脉冲（显示时钟）和输入14脚串行脉冲（显示数据）正常，②则其余8个“段驱动”信号输出脚，至少有数个脚应有脉冲电压（如2.5V左右）输出。检测该芯片好坏，仅仅需要两个检测步骤。
其中，若数码管显示少笔划，则故障范围已经缩小至BU1和BQ1~BQ8；若其中某位数码管不显示，则故障范围已经缩小至BU3、BU2。
故障检修本来无须费时费力，真的是一桩很简单的事情。看看行程艰难，但一个转身，即达目的地了。
