PM型步进电机的轴承

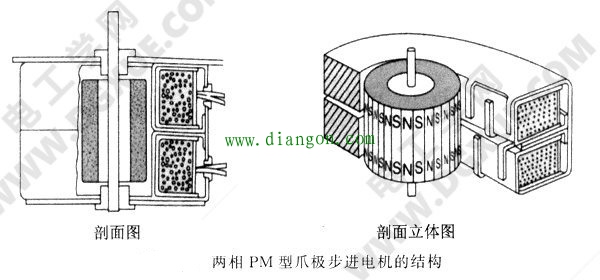

PM型步进电机价格低是其一大优势。定子与转子之间气隙约为0.25mm，轴承使用滑动轴承（sleeve metal)，PM型步进电机的构造如下剖视图所示。

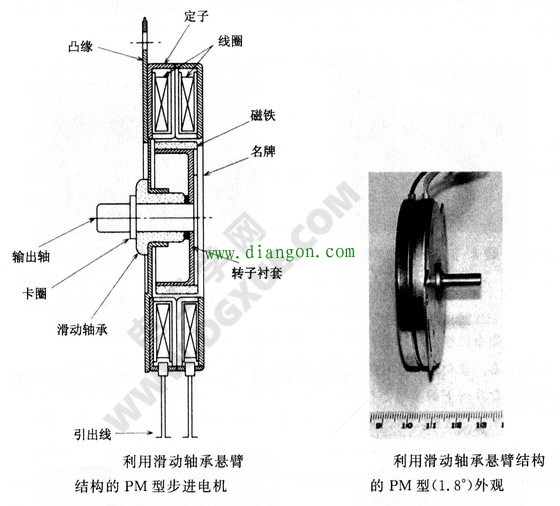

当有特殊需求时，可采用下左图的悬臂结构形式。

上右图为其外观。此电机厚度为14mm，外径68mm，呈扁平状，转子有100极，步距角为1.8°。

此种结构的转子轴插入轴承时，能确保定子内径与转子外径间的气隙是固定的。滑动轴承有金属系列与树脂系列，金属系列有铁系含油轴承或铜系含油轴承。铁系含油轴承适用于低速高负载，铜系含油轴承适用于高速轻载，减速器的轴承使用金属系列的居多。含油轴承用多孔烧结金属材料，孔中可储油，利用轴转动的泵效果，在轴承与轴之间形成油膜，树脂系轴承为无油轴承，其成本低，适用于轻载状态。
