三相异步电动机星三角 正反转电路图原理

很多初学者朋友不知道怎么分析电路图，今天小编就挑选几个经典案列一一讲解，只要你彻底的学透了这几个电路，你就能慢慢学着自己设计电路了。高级电工考试会给出电路图，只要你会分析电路图，看图接线即可。

星三角降压启动

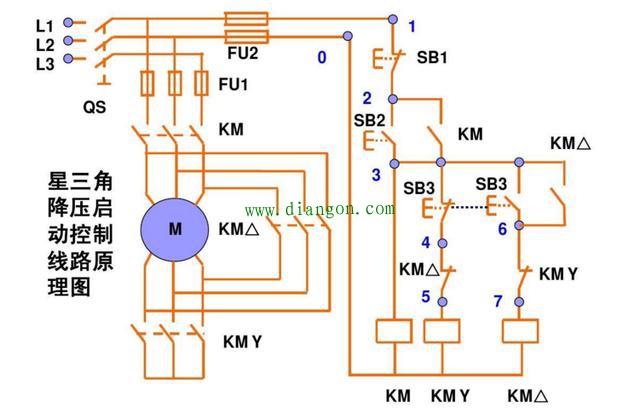

这个是手动控制的接线图，主线部分的接线一定要注意相序，启动时电机星型接法，运行的时候是三角形接法。右边的控制线部分，KMY和KM△要互锁，启动按钮SB2按下去以后，KM一直是自锁状态，几秒延时以后我们手动按下SB3，这时候KMY线圈失电，同时KM△自锁。SB3的按钮开关常开点串KM△的线圈常闭点串KMY的线圈。

这个是带延时继电器的星三角

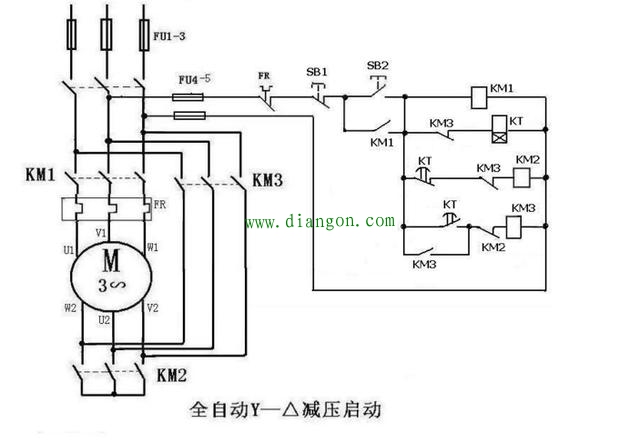

带延时继电器的星三角更加方便，接线和上图的手动控制类似，只不过把按钮开关换成了延时继电器。按钮开关SB2按下去以后KM1自锁，同时延时继电器的线圈得电启动，延时继电器KT常闭点串KM2线圈，KT常开点串KM3线圈，延时时间到了以后KM3自锁。KM3的辅助常闭点串延时继电器的线圈，所以启动完成后，延时继电器也会断电。

控制电机正反转完整接线

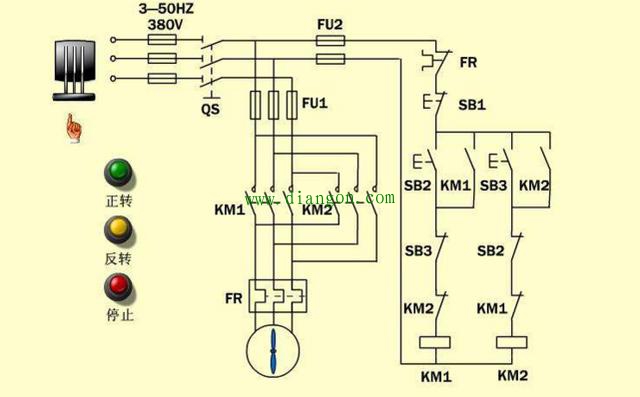

这个电路用的非常多，其实就是接触器自锁和互锁的结合应用。KM1和KM2的线圈分别串彼此的辅助常闭点。一般实际应用的时候，SB2和SB3两个按钮也要机械互锁。双重互锁更加的安全。

一键启停

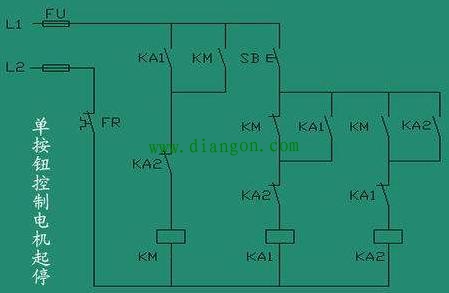

这个电路没有太大的实用性，但是非常适合学习。2个中间继电器和一个交流接触器，我们看一下电路，2个继电器互锁，KA1的线圈串KM的辅助常闭点，KA2的线圈串KM的辅助常开点。所以按下SB按钮开关KA1自锁，同时KA1的常开点闭合KM自锁，实现了启动操作。然后再按下SB按钮开关，KA2又会自锁，KA2的常闭点会断开，而KA2的常闭点是串的KM的线圈，所以同时KM线圈失电，实现停止操作。

小车自动往返电路

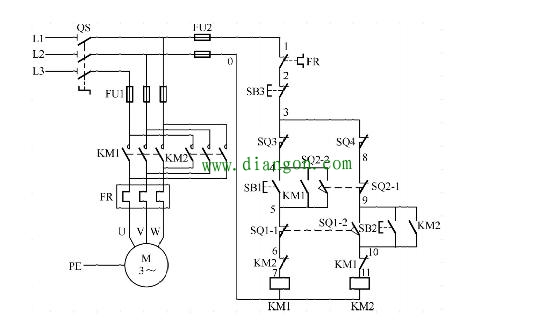

这个电路也很经典，其实它是控制电机正反转的加强版。利用行程开关实现自动往返的效果，按下SB1启动按钮KM1自锁，小车开始正向走，当碰到限位开关SQ1时，KM1线圈失电KM2自锁，小车又反向运行。只要不按下SB3这个停止按钮，它就会循环运行。

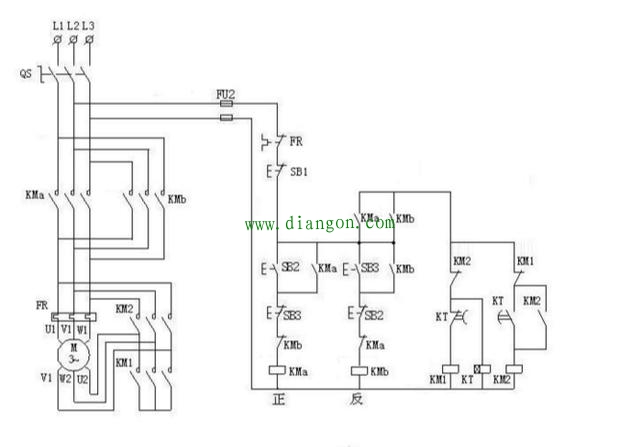

星三角加正反转
星三角我上图分析过了，控制电机正反转也分析过了。
