万用表测电阻怎么读数?万用表测电阻的原理和使用方法图解

万用表又称为复用表、多用表、繁用表等，是电力等部门不可缺少的测量仪表，一般以测量电压、电流和电阻为主要目的。万用表按显示方式分为指针万用表和数字万用表。是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等。使用万用表进行电阻的测量，简单而便捷。
1、使用前的准备
1）上好电池(注意电池正负极)
2）插好表笔。“－”黑；“＋”红
3）机械调零：万用表在测量前，应注意水平放置时，表头指针是否处于交直流挡标尺的零刻度线上，否则读数会有较大的误差。若不在零位，应通过机械调零的方法（即使用小螺丝刀调整表头下方机械调零旋钮）使指针回到零位。
4）量程的选择:
第一步:试测。先粗略估计所测电阻阻值,再选择合适量程。　
第二步：选择正确档位。测量时，指针停在中间或附近！
5）欧姆调零：量程选准以后在正式测量之前必须调零，否则测量值有误差。
方法：将红黑两笔短接、 看指针是否指在零刻度位置，如果没有，调节欧姆调零旋钮，使其指在零刻度位置。注意：如果重新换档以后，在正式测量之前也必须调零一次。

2、待测电阻的测量

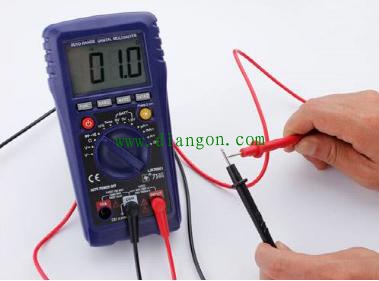

万用表两表笔并接在所测电阻两端进行测量。
注意：1、不能带电测量；2、被测电阻不能有并联支路 。3、不能用两只手捏住表笔的金属部分测电阻，否则会将人体电阻并接于被测电阻而引起测量误差。
3、读数

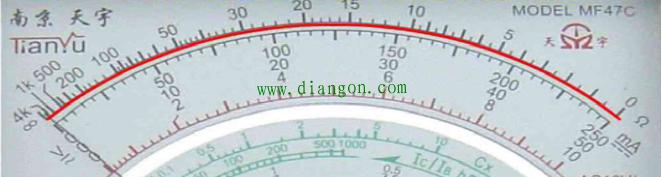

读数时选择第一条刻度！从右向左读数。阻值=刻度值 ╳ 倍率

4、档位复位：
将档位开关打在OFF位置或打在交流电压最高档
5、测量注意事项
1）待测电阻的阻值应将量程开关掷在最小量程测量，观看表笔摆动幅度，再调整量程开关从小到大档，使表针指向表盘中心范围，量程才合适。
2）已知电阻值的大小，可将量程开关掷在合适的量程上测量。
3）测量时，两手不能同时碰到电阻的两根引线，以防造成测量误差。
4）根据表针指示，正确读出阻值。
5）测量时若指针指向“零”位或接近“零”，说明档位选择过大。
6）测量时若指针指向“无穷大”位或接近“无穷大”，说明档位选择过小。
7）万用表的表笔注意极性。红表笔接表内电池的负极，黑表笔接表内电池的正极。
重要的是要选好量程，当指针指示于1/3～2/3满量程时测量精度最高，读数最准确。gdzrlj.com要注意的是，在用R×10k电阻档测兆欧级的大阻值电阻时，不可将手指捏在电阻两端，这样人体电阻会使测量结果偏小。
6、万用表使用口诀
一看：拿起表笔看档位
二扳：对应电量扳到位
三试：瞬间偏摆试挡位
四测：测量稳定记读数
五复位：放下表笔及复位
