利用计数器实现顺序控制的plc编程实例

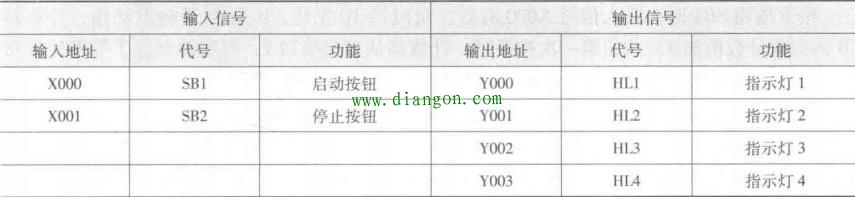

利用计数器实现顺序控制的程序IO分配
梯形图

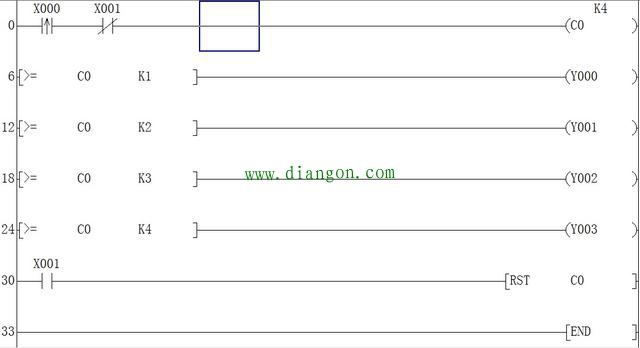

利用计数器实现顺序控制的程序plc梯形图
当按钮SB1 按下时，X1上升沿有效时，C0计数值加1，利用触点大于等于比较指令，当计数器的值大于等于1时Y0输出有效，第二次按下SB1时，C0计数值变为2，Y1输出有效，以此类推，Y2 Y3依次点亮。
当按下X1时，C0被复位，触点大于等于指令不在成立，所有输出均复位。
