万用表表笔的接法

玩电子的朋友一定对万用表不陌生，万用表是我们测量电路中相关读数值的重要辅助工具。如果是爱好者和入门的朋友，也建议你们熟悉一下万用表的用法。如果是新手，推荐使用不带量程的万用表，省事一些。

地线连接

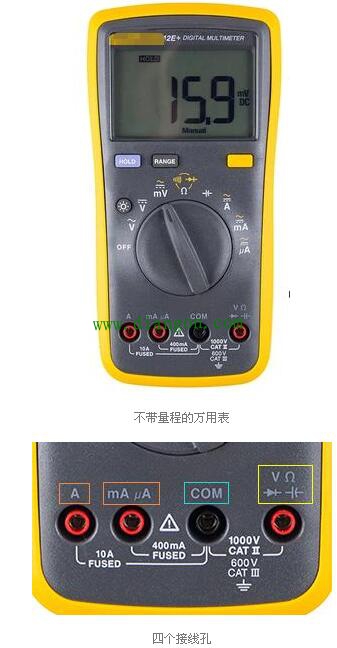

万用表一般使用一黑一红两根表笔进行测量，表身上一般有4个接线孔。一般习惯把黑色表笔接在参考地线上，也就是标有“COM”的接线孔。
测量电压等数值
假如我们想要测量电压（V）、电阻（Ω）、二极管或者电容，就把红色表笔接在黄色框框下面的接线孔上。当然，这也不是绝对的，我只是根据图中所印的符号来讲的，因为图中4个符号分别表示电压、电阻、二极管和电容，并不是所有万用表都这样印字。希望大家能够举一反三。
测量的时候，只要把表笔扎在待测的两点之间就好了。如果测二极管和电容，还要注意极性，黑表笔一般接负极。
测量电流值
如果要测量电流值的话，就要把红色表笔接在左侧两个接线孔上。如上面的图中，如果测量电流的大小范围是mA级别的，就接在第二个接线孔。图中400mA FUSED的意思是，该档位保险丝承受的最大电流为400mA；如果电流更大的话，就要接在第一个接线孔。图中10A FUSED的意思是，该档位保险丝承受的最大电流为10A。

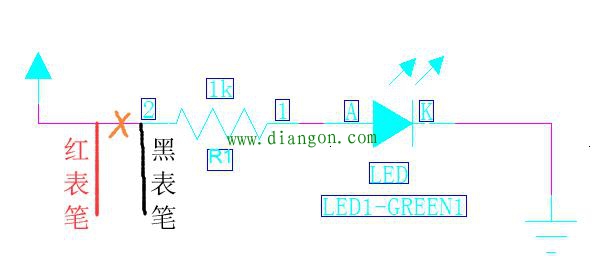

另外，还要注意，在测量电流的时候，应该吧电流表串进电路中使用。红表笔接电流流入端，黑表笔接电流流出端。比如下面电路中，要测量流过R1的电流，就要想办法把R1的一端断开，断开的候的两端分别接到万用表的红表笔和黑表笔上。
