触发器系列电路形式太多，一下子完全搞明白是不必要的（不可能全部记住，用得多的会自然掌握）。以双主－从D型触发器CD4013为例，在尚未全面深刻掌握原理及内部电路结构的前提下，能否根据端子功能快速掌握其检修方法呢？答案是肯定的。

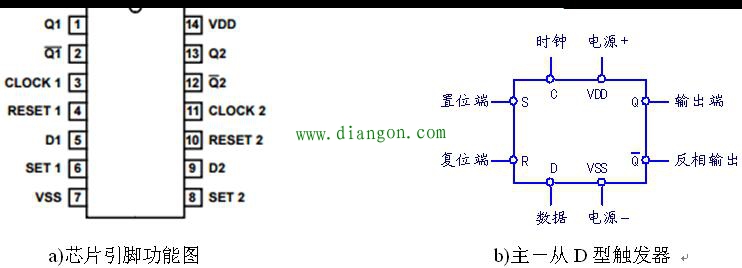

控制电路的核心部件为双D触发器，型号为CD4013，内含两个独立的D触发器。从R、S或C端子接受上升沿触发信号，能使输出状态产生翻转。常用来组成单稳态、双稳态、无稳态电路。如图所示，是内部一路D触发器的引脚功能图。
图 CD4014的引脚功能图
我们先掌握CD4013的两个应用模式，从中领会其电路原理及动作模式：
a）双稳态电路。在数据端D和时钟端C都接地的情况下，在置位端S加一个脉冲高电平，则Q输出端变为高电位（被置位）；在复位端R加一个脉冲高电位，输出端Q变为低电位（被复位）。端为Q端的反相输出。
根据此原则（或满足此检测条件下），CD4013“变身”为普通R-S触发器，在R、S端施加瞬时高电平信号，即可完成置0、置1及保持功能检测。
b）数据检出电路。置位端S和复位端R都接地的情况下，在C端时钟脉冲作用下，D数据端的数据（0或1）被传输至输出端Q。D端只有0或1两个数据状态，C端上升沿脉冲作用期间，D端的数据为Q端所检出。
根据此原则（或满足此检测条件下），可在其时钟端人为施加“0”或“1”信号，检测Q端和D端数据传输状态，由此准确判断芯片好坏。
由上述，因而对如我——一位较懒惰的检修人员来说，检测数字电路的好坏，无需研究其繁杂的时序图，也不用管它传输频率是多少和具体的传输数据是什么，电路仅为高低电平信号处理器，或仅为传输一个直流5V和直流0V的信号电路。输出是此两种状态，而输入信号亦为此两种状态。完全可用0V和5V充当输入端检测信号，检测输出端的5V和0V变化，只要电路是听话的讲理的，就是好的电路。
