电流互感器使用中的一个误区

电流互感器用途广泛，在电路监测电流、与电度表配合接线计量有功、无功电量。实现二次继电保护电动机的保护等方面大量使用。
前些日子，一个朋友反映他租借厂房(搞车床加工)用电比原来偏多。本人受邀前往，发现电度表计量用3块LMZ –0.5穿心电流互感器，原变比是200/5，朋友说电表度数乘以10，就是他的用电数。我仔佃查看互感器的穿芯匝数。如下图a所示

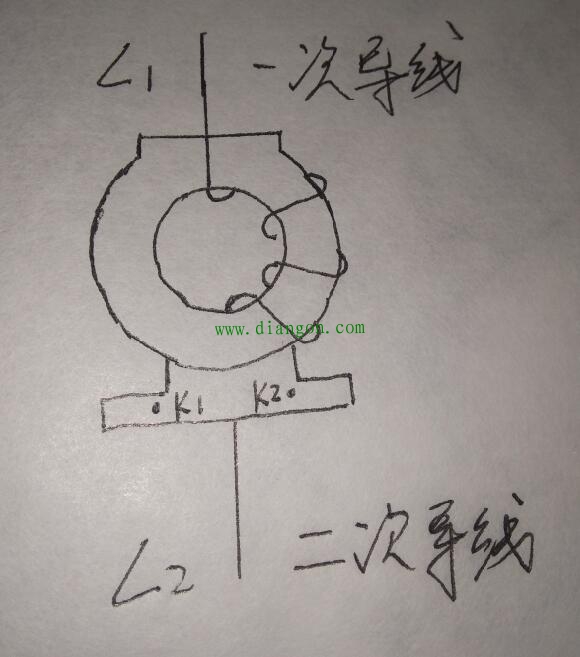

图a
明显绕线方法错误，原接线电工误以为计算绕线匝数是以绕在铁芯外圈的数为标准，实际应以穿绕入互感器中心的圈数为标准，导线每穿过“窗口”一次，为一匝来计算，因/此发生错误。正确穿线如下图b

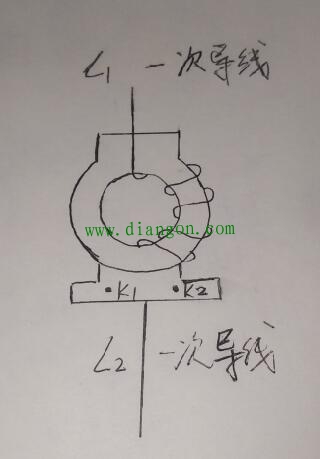

图b
其结果如下，一次电流为200A的电流互感器若改变一次电流为50A，一次绕线匝数为200/50=4匝，原电工误认为绕线匝数是以铁芯外圈为准，绕成了图a的形状。则变成一次电流40A(200/5)，形成变比40/5，而不是50/5，则误差为10-8/8 乘以100%=25%，即多计25%的电度。
LMZ–0.5型穿芯互感器具有灵活改变变比的优点，但一些新手电工容易犯上述错误，在此作以提醒，共同提高业务水平。
