三态R-S锁存触发器CC4044B内部电路结构与引脚功能

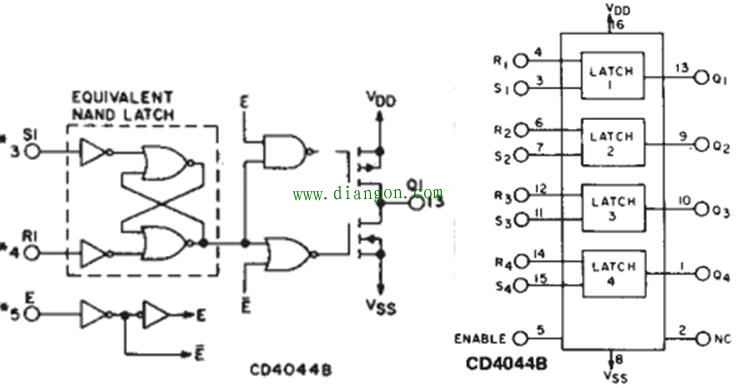

图 CD4044B三态R-S锁存器
将基本的R-S触发器加以改造，如在输出侧增设传输开关，就可得到具有三态传输功能的R-S触发器。从其内部电路结构可看出，a)增加了EN使能控制端，高电平为通态，低电平为关态；b)增加了受控输出级，为三态输出模式，当EN端为低电平时，输出级相对于外部电路，为高阻态（三态）。
从检修角度出发，我们需要注意的着重点是在线如何确定芯片好坏，并找到（引脚功能、尺寸适宜的）替代元件。
检修要点：
a)在高阻（传输关断）态，输出端电平不取决于输入信号，而由电路设计者人为限定（由外加上拉、下拉电阻确实静态高、低电平）；
b)在正常传输（EN端为高电平）状态，具有基本R-S触发器的工作特性：可置0、可置1、输出保持。可以通过对此三特性的验证来确定芯片好坏。
和普通门电路不同，现在的输出是“过去时”，不是对即时的输入信号作出的反映。欲确实电路好坏，需人为变动一下输入电平——进行置0或置1操作，据输出端做出的反映，确实判断芯片的好坏。一定条件下，我们可以在输入端做出“人为动作”，来迫使输出端作出相应的反应。其实任何器件，都不难找到相应的检修和判断方法，器件的正常工作与否即使如雪泥鸿爪，也总会“有迹可寻”。为此，需要研究触发器的输入电路形式，并据此采用相应的“人为动作”，而不会导致在线器件（如触发器的前级电路）的损坏。
对器件检测最好的方法，是上电检测输入、输出状态得出结论，远比测量引脚电阻、摘下后放入IC测试仪进行检测，更为方便和准确。这是因为其外围电路及供电条件，已经提供了最为优良的检测条件！
