怎么能看懂按钮开关接线图

按钮开关原理按钮开关是指利用按钮推动传动机构，使动触点与静触点按通或断开并实现电路换接的开关。按钮开关是一种结构简单，应用十分广泛的主令电器。在电气自动控制电路中，用于手动发出控制信号以控制接触器、继电器、电磁起动器等。
按钮开关可以完成启动、停止、正反转、变速以及互锁等基本控制。通常每一个按钮开关有两对触点。每对触点由一个常开触点和一个常闭触点组成。当按下按钮，两对触点同时动作，常闭触点断开，常开触点闭合。
为了标明各个按钮的作用，避免误操作，通常将按钮帽做成不同的颜色，以示区别，其颜色有红、绿、黑、黄、蓝、白等。如，红色表示停止按钮，绿色表示起动按钮等。按钮开关的主要参数、型式、安装孔尺寸、触头数量及触头的电流容量，在产品说明书中都有详细说明。
按钮开关有很多种，接线的方式也不统一，会各种各析产情况发生。下面呢，是小编总结的几个经常遇到的按钮开关接线的问题，大家可以来学习，指正。
1、带灯的按钮开关怎么接线，按钮上一共有五个接线柱，现在只能测出怎么接电源线，但是灯怎么亮不知怎么接。
答：这种情况比较简单，这种开关应该是两个端子接灯， 另外3个端子是开关的，找出接灯的端子和开关的端子，然后分清楚你是要用哪两个端子接开关，直接把灯和要接的开关端子串接在一起，这样当开关接通灯也就亮了。
2、控制柜上的按钮开关怎么接线？和plc相连的按钮开关，有动断和动合触点，请问这四个点怎么接线，作为开关量输入，是怎么和plc的一个输入点连接的呢？是不是依然只接按钮开关的其中一个接点即可？
答：这是一个常识问题，按钮开关有动断和动合触点，共四个接点，作为开关量输入，经常用动合触点接PLC的I端(plc的一个输入点),另一端接PLC的24V ，动断触点空接。

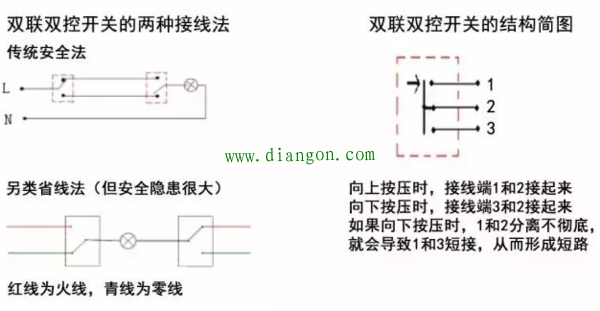

3、一个开关有三个按钮，控制三个电灯，如何接线？
开关上有三排孔 第一排是L1a，L1b,L1c 第二排是L0a、L0b、L0c，第三排是L2a、L2b、L2c，现有两根白线一根黄线，应该怎么接线呢？开关的L1a、L1b、L1c是封着的，不能接线。如果把一根白线和黄线接到L0a上，把另外一根白线接在L2a的左端，结果有一盏灯是正常的 另外一盏从合闸开始就亮着，不受开关控制，这是怎么回事？

答：三个开关控制三盏灯（每个开关控制一个灯），首先要有4根线才可以完成，一根电源线，接到三个开关的进线端（L0A、 L0B、 L0C，也就是说用进线把这三个点连在一起),把剩下的三根分别接到L2A 、L2B 、L2C，如果现在只有三根线，黄的可能是进线，白的就是2个灯的回路线，空着的就说明那个开关没有控制任何灯。
