干电工二十年目睹之疑难故障一例

从事电工工作二十年，实际工作当中难免碰到一些奇怪的故障，今天本人就讲一例当年颇感奇怪的故障。
事发十多年前的一家小加工厂，该厂新安装一台5.5KW三相鼠笼式异步电动机。由于功率较小故采用直接启动方式，当工友将主线路和控制回路接好后，遂通电操作试验。但线路无法正常启动，多次按动启动按钮后主回路两边相熔断器熔体直接熔断。无奈断电后，工友请我一同检查线路。经查电动机与控制电器（接触器、按钮等）均完好，主回路和控制回路接线正确无误。在甩开电动机后，故障如故！一时维修陷入僵局，控制回路中只有功率很小的CJT接触器，但主回路熔断器却熔断，好不奇怪！

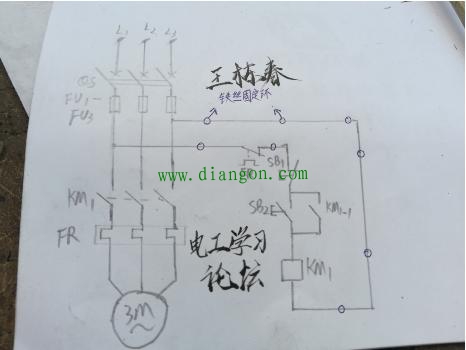

求人不如求己，静心定神，仔细观察线路，终于豁然开朗明白症结所在。原来工友将控制回路的两根电源线（如图）分别穿过两根塑料护套，分别用铁丝作为扎线（绕成一个闭合圆圈）在多处加以敷设固定。gdzrlj.com版权所有！因此，控制回路中的电流必然在如同短路环的铁丝中产生交变磁场致使其发热，并使主回路中的电流急速增大导致熔断器烧毁！看来工友好心办了坏事，弄巧成拙。本人将两根控制线一起穿入一根PVC管内，外部用塑料扎带进行固定后，通电操作一切正常。
奇怪的故障讲完了，不知各位电工同行有何收获？如果你明白了此中原理所在，一定不会像本人当年一样觉着该故障十分奇怪。更不会像我的这位工友一样犯类似的错误。
