使用手摇式兆欧表检测供电线路绝缘电阻的方法

①将红、黑测试夹的连接线与兆欧表接线端子进行连接

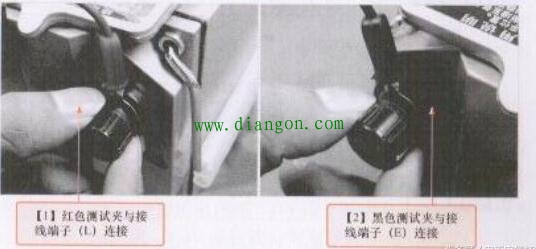

使用手摇式兆欧表检测室内供电线路的绝缘电阻时,首先将L线路接线端子拧松,然后将红色测试夹的U形接口接入连接端子(L）上,再拧紧L线路接线端子;再将E接地端子拧松,并将黑色测试夹的U形接口接入连接端子,拧紧E接地端子,如下图所示

将红，黑测试夹的连接线与兆欧表接线段子进行连接
②对兆欧表进行空载检测

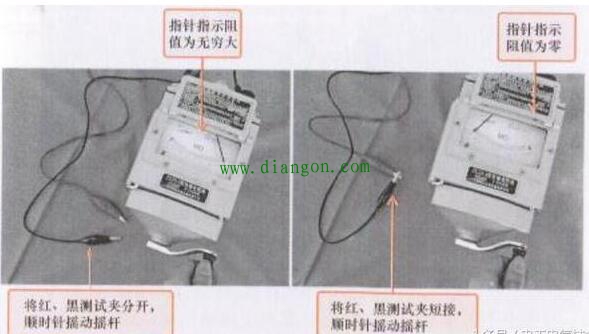

在使用手摇式兆欧表进行测量前,应对手摇式兆欧表进行开路与短路测试,检查兆欧表是否正常,将红、黑测试夹分开,顺时针摇动摇杆,兆欧表指针应当指示“无穷大”;再将红、黑测试夹短接,顺时针摇动摇杆,兆欧表指针应当指示“零”,说明该兆欧表正常,注意摇速不要过快,如图所示。

使用前检测兆欧表
③检测室内供电线路的绝缘电阻
将室内供电线路上的总断路器断开,然后将红色测试夹连接支路开关(照明支路)输出端的电线,黑色测试夹连接在室内的地线或接地端(接地棒),如图所示。然后顺时针旋转兆欧表的摇杆,检测室内供电线路与大地间的绝缘电阻。若测得阻值约为500MΩ则说明该线路绝缘性很好
