随着科技的发展，越来越多的plc(可编程序逻辑控制器)应用在机械设备自动化控制上面。
现在有许多电工对其是避而远之，不懂得怎么来处理这方面的故障。
其实我们可以这样认为，PLC控制和我们以前按钮操控方式大同小异，只是操作者不同，一个是通过各种传感器收集数据经过计算输出操作人员设定的数值。一个是通过人的判断来操作按钮。
所以我们在查找plc控制线路故障时可以把它分为两部分来检查 。一个是plc外围控制线路故障。一个是plc控制器本身故障。

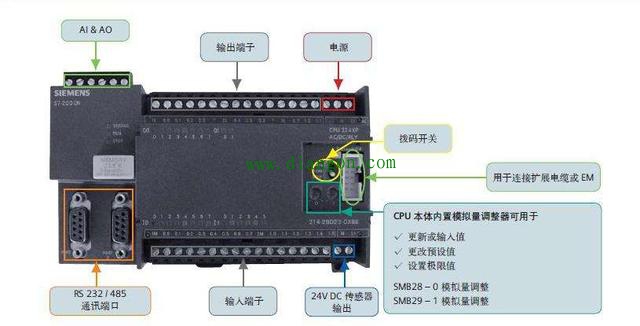

在查找plc控制线路之前我们一定要了解plc各各输入输出端子都是接的什么线，这就需要我们能看懂电气原理图，图上标明了plc输入输出端子的编号和与其对应的电气符号，连接电气元件的名称。
我们在处理故障前要知道是哪部分出毛病。例如:有一次药厂新进的全自动贴标机总是声光报警，我去检查时发现触摸屏能引起报警的数值都正常，我只能查看厂家给的电气原理和接线图gdzrlj.com，图纸标明这个声光报警是直接接在plc的N3端子上，是直接受plc控制而且端子下方的指示灯亮。在检查的几方面都正常，只能怀疑plc内部程序出现异常或者是plc输出点有故障，拆除端子接线测量该端子与公共点，发现其电阻非常小，已经损坏，厂家又提供一个plc重新安装后恢复正常。
这个检修思路就是声光报警故障出现(1)先看是否是软故障引起，各各相关联的参数设置是否合理，实际值超没超出设定范围。(2)plc外围电气元件有没有损坏。(3)plc本身元件有无损坏或者编程有紊乱。
总结一下，plc区分外围与本身故障。我们看plc各各端子的指示灯(一般情况指示灯损坏率非常低)是否闪灭，指示灯亮一般是外围有故障。plc外围元件的检查与我们原先检查方式大致相同，只是多了传感器的检查项目。与plc相匹配的触摸屏我们只要检查数据设置是否合理。plc自身检查在满足输出条件或者有输入信号时plc端子通断是否正常。
plc控制线路故障大多数出现在外围。
以上几点是自己的维修经验，有不足之处请批评指教，我们共同学习。
