双路三相电源备用电源双电源自投电路讲解

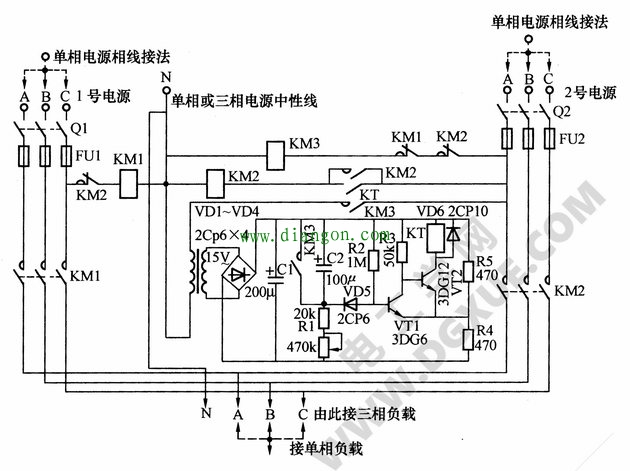

如下图所示为一种双路三相电源自投电路，1号电源为主电源，2号电源为备用电源，当合上Q1和Q2时，交流接触器KM1、KM3同时得电，分别接通1号电源和延时电路。而KM1常闭触点断开，又使KM3断电，这时1号电源正常供电。若因故1号电源停电，则KM1断电释放，KM3得电，KT线圈得电，其常开触点闭合，又使KM2得电，接通2号电源，由2号电源供电。同时KM2的常闭触点又断开了 KM3线圈电源，KM3断电释放、KT也断电释放，但因KM2已自锁，保持2号电源供电。

本电路适用于三相四线制低压供电系统中，也可作为单相供电的备用电源自投控制电路。
