同步D触发器电路结构和逻辑符号

同步RS触发器在R、S同时为1且同时失效后，触发器状态不确定，说明其功能仍不完善。D触发器针对这一问题作出改进，解决了触发器状态不确定的问题。

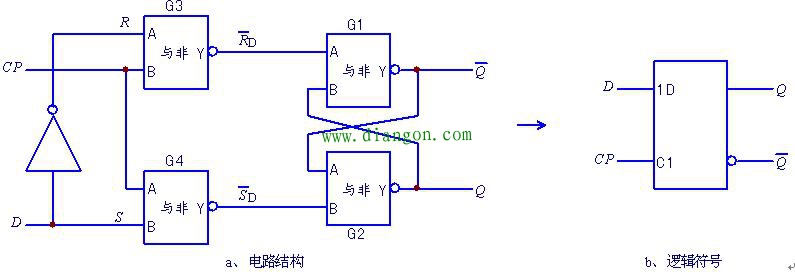

由于只要令R、S不同时为1，触发器就不会出现状态不稳定，最简单的方法就是令S=/R，此时仅将S作为输入端（用D表示），就得到了D触发器。仍然是由RS触发器演变而来，是RS 触发器S=/R的特例，其电路结构和逻辑符号如图所示。

图 同步D触发器
工作原理如下：
①CP＝0期间，与非门G3、G4被封锁，/RD=1，/SD=1。因此，无论输入信号R、S如何变化，都不会影响触发器的输出Q和/Q，即触发器状态保持不变。
②CP=1期间，与非门G3、G4打开，触发器输出状态随D而变化，完成置0、置1和保持等三种逻辑功能。
